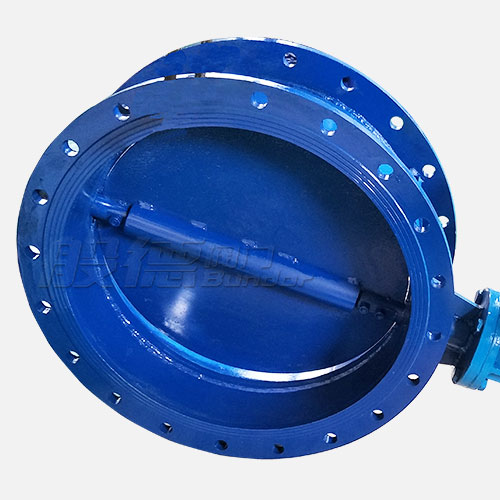

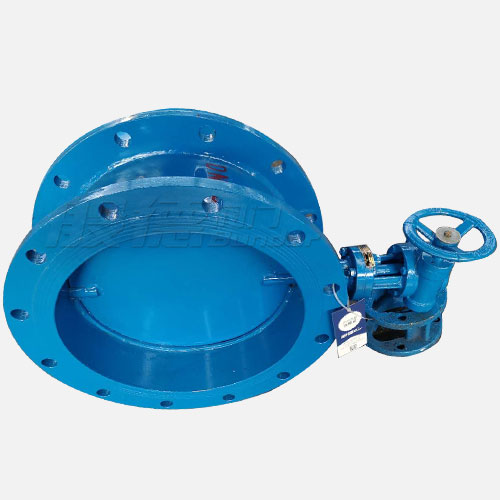

通风法兰蝶阀D341W-1C

【产品型号】: D341W-1C

【通径】: DN50-DN600

【公称压力】: PN1/2.5/6

【适用温度】: -10℃～300℃

【适用介质】: 煤气、含尘气体、烟道气等

【阀体材质】: Q235

应用领域：

市政建设电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 法兰蝶阀

更新时间：2020-11-17 14:12:09

产品介绍

产品优点

主体材质达标

主体采用Q235碳素钢材质，材质合格保化验，符合国家标准；
阀门尺寸精确

阀体及内件均采用数控机床加工，尺寸精确；
焊缝严密

焊缝严密平整无泄漏；
环氧树脂喷涂

采用环氧树脂喷涂，保证外观；
不锈钢螺栓

螺栓均采用不锈钢材质；
层层质检

从零件到成品出厂，每个环节层层质检，确保合格。

产品介绍

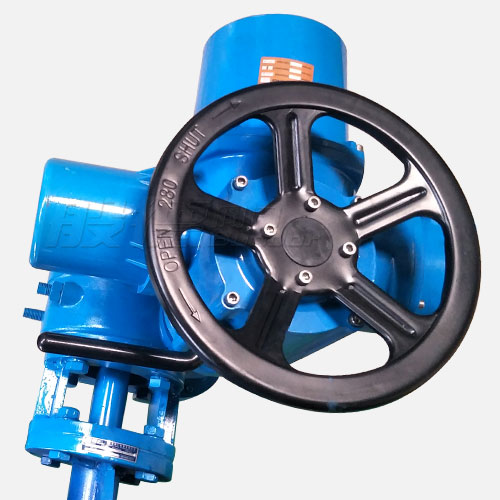

通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

产品参数

相关产品

执行标准	名称	设计制造			结构长度	法兰连接	检验试验
执行标准	参照标准	GB/T 12238；JB/T 8692			GB/T 12221	GB/T 9115	GB/T 13927

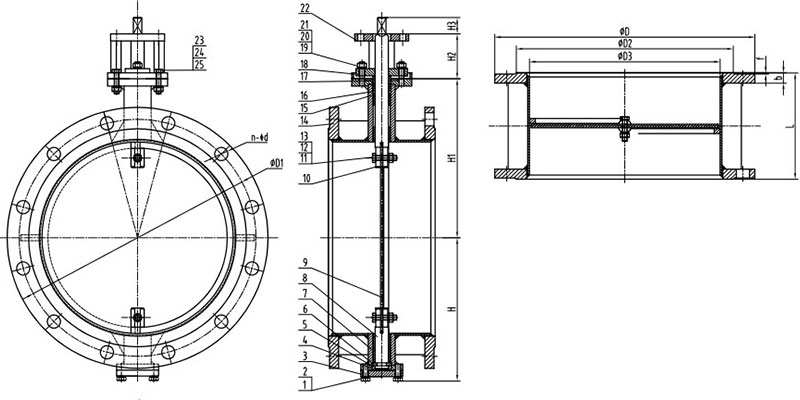

主要零部件信息	名称	14-阀体	9-阀板	8-阀轴	驱动
主要零部件信息	材质	Q235	Q235	420	手柄/蜗轮/电动/气动
尺寸信息	DN	NPS	L	φD	φD1	φD2	n-φd
	50	2''	108	140	110	88	4-14
	65	2 1/2''	112	160	130	110	4-14
	80	3''	114	190	150	128	4-18
	100	4''	127	210	170	148	4-18
	125	5''	140	240	200	178	8-18
	150	6''	140	265	225	202	8-18
	200	8''	152	315	280	258	8-18
	250	10''	165	370	335	312	12-18
	300	12''	178	435	395	363	12-22
	350	14''	190	485	445	415	12-22
	400	16''	216	535	495	465	16-22
	450	18''	222	590	550	520	16-22
	500	20''	229	645	600	570	20-22
	600	24''	267	755	705	670	20-26

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
