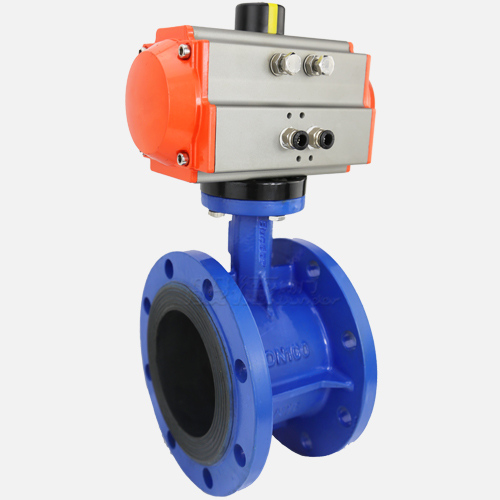

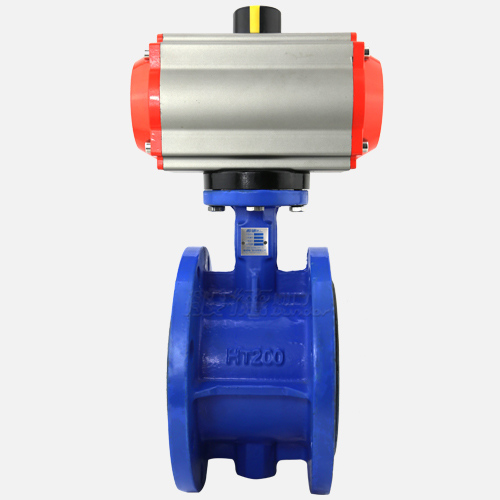

D641X法兰气动蝶阀

【产品型号】: D641X-16Q

【通 径】: DN50-DN1200

【公称压力】: PN16

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
更新时间:2017-11-10 15:39:55

产品优点

  • 挤压铝合金缸体,强度硬度高

    缸体为挤压铝合金,强度硬度高。采用低摩擦材料制成的滑动轴承,摩擦系数低,转动灵活,使用寿命长。

  • 阀体阀板使用QT450-10材料,性能强

    阀体阀板均使用QT450-10材料、球化率3级以上,抗拉强度450Mpa,延展率大于10%,不易拉裂、冻裂。

  • 标准EPDM橡胶阀座,性能可靠无泄漏

    阀座橡胶使用符合标准的EPDM/PTFE橡胶,蝶阀的回弹性及拉力更稳定可靠,启闭10000次以上无泄漏。

  • 特殊工艺喷涂阀体,36个月不变色

    阀体外表采用静电粉末热喷喷涂工艺,更加环保、耐候性更高,保证阀体36个月不变色。

  • 每台产品热缩膜独立包装,隔灰又防潮

    每台般德产品均采用热缩膜独立包装,并内置干燥剂,隔离空气灰尘、利于存放,避免受潮引起的产品锈蚀。

  • 产品拥有独立身份标识,保证可追溯

    每一台般德产品从配件到成品都有其独立的二维码标识,保证产品可追溯。

  • 智能设备试压检测,保证产品合格出厂

    每件产品由般德智能检测设备试压检测,并自动生成检验报告,每份数据和报告保存5年,保证出厂合格率。

  • 双活塞齿条结构气动头,输出扭矩恒定

    气动头采用双活塞齿条式结构,啮合精确,效率高,输出扭矩恒定。

产品介绍

气动蝶阀D641X-16Q:蝶阀配上气动执行器,气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间,般德阀门生产的D641X法兰软密封气动蝶阀的主要优点,结构简单,体积小重量轻,造价低,气动碟阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。

产品参数

D641X法兰气动蝶阀

气动蝶阀D641X-16Q参数信息

阀门执行标准 名称 设计与制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 GB/T 17241.6-2008

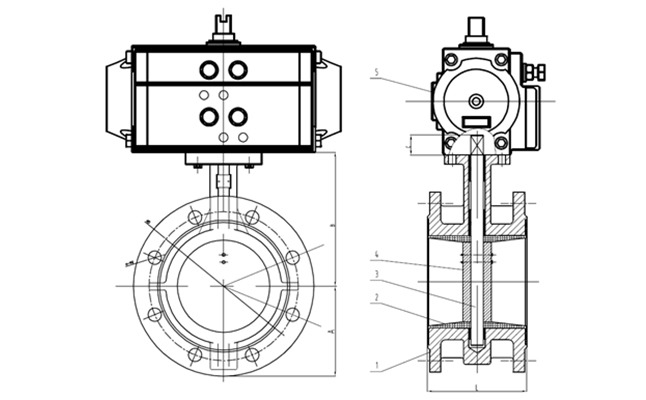

主要零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-气动执行器
材质 球墨铸铁DI 三元乙丙橡胶EPDM DI 不锈钢410 组件
尺寸信息 DN NPS(英寸) A B C L D n-φd
DN50 2" 69.5 126.5 32 108 125 4-φ19
DN65 2.5" 72 136 32 112 145 4/8-φ19
DN80 3" 88 146 32 114 160 8-φ19
DN100 4" 96.5 158 32 127 180 8-φ19
DN125 5" 115 179 32 140 210 8-φ19
DN150 6" 126 197 32 140 240 8-φ23
DN200 8" 161 230 45 152 295 12-φ23
DN250 10" 199 271 45 165 355 12-φ28
DN300 12" 215 305 45 178 410 12-φ28
DN350 14" 261 350 45 190 470 16-φ28
DN400 16" 290 381 51 216 525 16-φ31
DN450 18" 307 392 51 222 585 20-φ31
DN500 20" 340 441 57 229 650 20-φ34
DN600 24" 396 500 70 267 770 20-φ37
DN700 28" 496 567 66 292 840 24-φ37
DN800 32" 543 641 66 318 950 24-φ40
DN900 36" 584 692 118 330 1050 28-φ40
DN1000 40" 638 735 142 410 1170 28-φ43
DN1200 44" 763 917 150 470 1390 32-φ49
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
