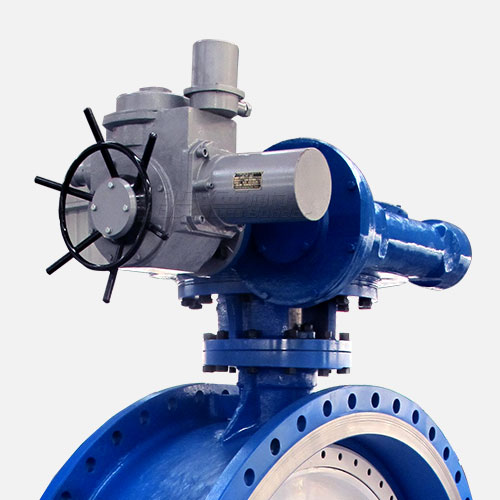

D943H电动三偏心蝶阀

【产品型号】: D943H-16/150LBC

【通 径】: DN50-DN1200

【公称压力】: PN16/150LB

【适用温度】: -29~425℃

【适用介质】: 水、弱酸碱、空气、蒸汽、油品等

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2017-11-10 16:16:11

产品优点

  • 精密铸造阀体

    阀体为精密铸造阀体,材质WCB达标、外观精细,无沙眼

  • 实心阀体

    阀体均为实心重体

  • 高精度蝶板

    蝶板为数控精密车床加工,精度高

  • 密封圈可靠

    密封圈为软硬多层叠式金属圈,具有金属和弹性密封的双重优点,确保在高温、低温环境下均有优良的密封性能

  • 不锈钢阀杆

    阀杆采用不锈钢材质,经过调质处理使阀杆的强度提高一倍

  • 国家标准测压

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

  • IP65级防护

    电动执行器防护等级达到IP65

产品介绍

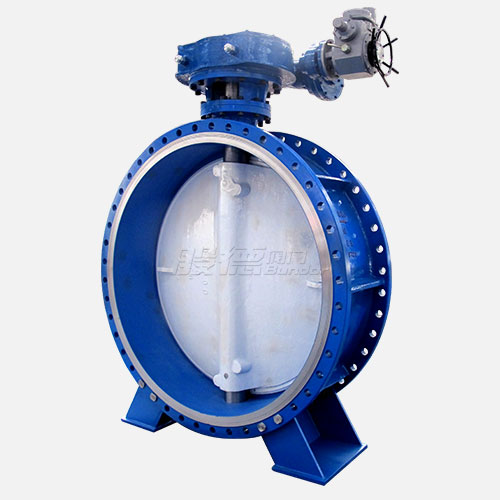

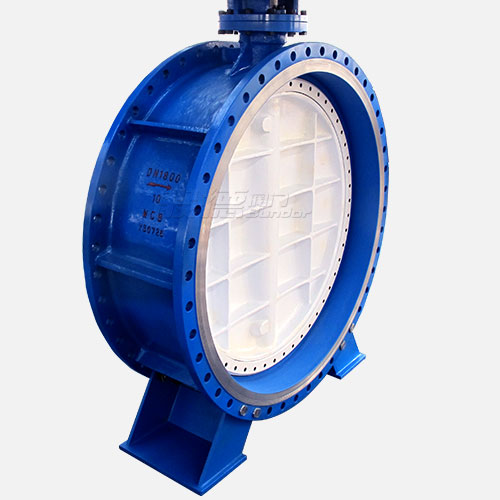

D943H电动三偏心硬密封蝶阀由电子式电动执行机构与三偏心金属硬密封蝶阀通过机构方式组合而成。电动硬密封蝶阀,采用三偏心多层次金属硬密封结构,被广泛用于冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和截断流体使用;具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

产品参数

D943H电动三偏心蝶阀
执行标准 名称 设计及制造 结构长度 试压标准 侧法兰尺寸
参照标准 JB/T 8527
API 609
GB/T 12221
API 609
GB/T 13927
API 598
GB/T 9113
ASME B16.5

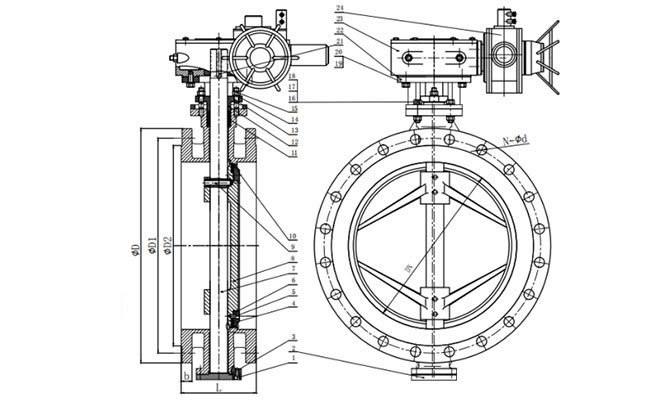

主要零部件信息 名称 10-阀体 4-阀座密封 8-蝶板 7-阀轴 24-电动执行器
材质及说明 WCB 430+石墨 WCB 2Cr13 组件
尺寸信息 公称尺寸   PN16 150LB
DN NPS(英寸) L D1 N-d D1 N-d
50  2'' 108 125 4-18 120.7 4-19
65  2  1/2'' 112 145 4-18 139.7 4-19
80  3'' 114 160 8-18 152.4 4-19
100  4'' 127 180 8-18 190.5 8-19
125  5'' 140 210 8-18 215.9 8-22
150  6'' 140 240 8-22 241.3 8-22
200  8'' 152 295 12-22 298.5 8-22
250  10'' 165 355 12-26 362 12-25
300  12'' 178 410 12-26 431.8 12-25
350  14'' 190 470 16-26 476.3 12-29
400  16'' 216 525 16-30 539.8 16-29
450  18'' 222 585 20-30 577.9 16-32
500  20'' 229 650 20-33 635 20-32
600  24'' 267 770 20-36 749.3 20-35
700  28'' 292 840 24-36
800  32'' 318 950 24-39
900  36'' 330 1050 28-39
1000  40'' 410 1170 28-42
1200  48'' 470 1390 32-48
可选配置 阀体 阀座密封 蝶板 阀轴 执行器
WCB/CF3/ CF3M/CF8/ CF8M cr系不锈钢/304/316 WCB/CF3/ CF3M/CF8/CF8M/   2Cr13/304/316 蜗轮/电动/气动
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
