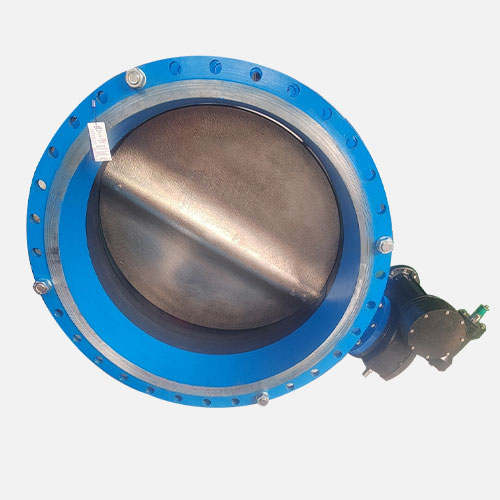

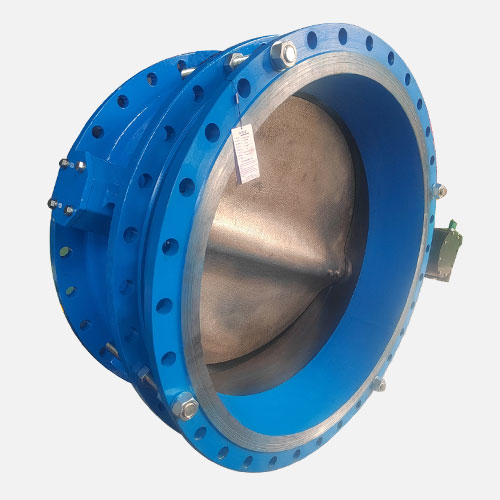

双法兰伸缩蝶阀SD341X-10/16Q

【产品型号】: SD341X-10/16Q

【通径】: DN50-DN1200

【公称压力】: PN10/16

【适用温度】: 0~80℃

【适用介质】: 水、气、油品等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 法兰蝶阀

更新时间：2023-02-06 15:20:17

产品介绍

产品优点

主体材质强度高

主体材质选用QT450-10球墨铸铁，球化率3级，抗拉强度450MPa，延展率10%以上；
阀座耐用无泄漏

阀座橡胶含胶率50%，经仿真启闭实验1万次以上，无泄漏；
蜗轮头IP65级防护

蜗轮头达到IP65防护等级；
阀轴摩擦和扭矩小

阀轴采用自润滑式套筒轴承支撑，减少摩擦和扭矩；
阿克苏环氧树脂喷涂

采用世界品牌阿克苏环氧树脂喷涂，喷涂厚度达250um；
出厂前试压

每台阀门出厂均按照国家标准试压，不合格产品绝不出厂。

产品介绍

伸缩蝶阀除了能作调节和截流作用，还能补偿管道温差所产生的热胀冷缩，也能为安装更换、维修阀门提供方便。伸缩蝶阀主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上。和普通蝶阀相比，伸缩蝶阀使用寿命更长，稳定性好。

产品参数

双法兰伸缩蝶阀SD341X-10/16Q

相关产品

名称	设计与制造标准	结构长度	试压标准	侧法兰尺寸
参照标准	GB/T 12238	GB/T 12221	GB/T 13927	GB/T 17241.6

名称	1-阀体	2-密封	3-蝶板	4-阀轴
材质及说明	QT450-10	EPDM	QT450-10	2Cr13

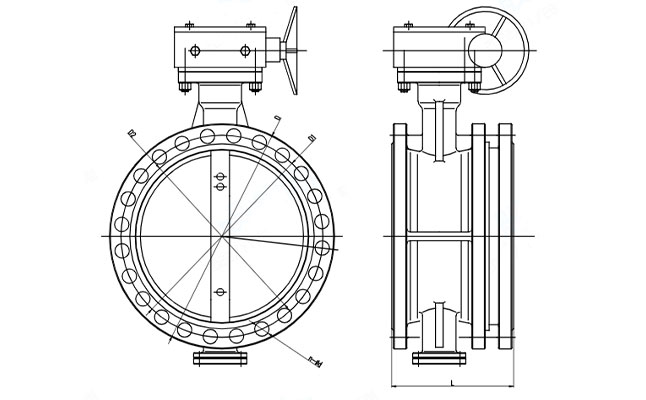

公称尺寸		L	伸缩量	PN10		PN16
DN	NPS（英寸）	L	伸缩量	φD1	n-φd	φD1	n-φd
50	2''	145	15	125	4-φ19	125	4-φ19
65	2.5''	160	20	145	4-φ19	145	4-φ19
80	3''	170	25	160	8-φ19	160	8-φ19
100	4''	185	25	180	8-φ19	180	8-φ19
125	5''	190	25	210	8-φ19	210	8-φ19
150	6''	210	30	240	8-φ22	240	8-φ22
200	8''	220	30	295	8-φ22	295	12-φ22
250	10''	240	35	350	12-φ22	355	12-φ28
300	12''	260	35	400	12-φ22	410	12-φ28
350	14''	275	40	460	16-φ22	470	16-φ28
400	16''	290	40	515	16-φ28	525	16-φ31
450	18''	310	40	565	20-φ28	585	20-φ31
500	20''	330	45	620	20-φ28	650	20-φ34
600	24''	350	55	725	20-φ31	770	20-φ37
700	28''	405	55	840	24-φ31	840	24-φ37
800	32''	435	55	950	24-φ34	950	24-φ40
900	36''	485	65	1050	28-φ34	1050	28-φ40
1000	40''	760	125	1160	28-φ37	1170	28-φ43
1200	48''	820	125	1380	32-φ40	1390	32-φ49

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
