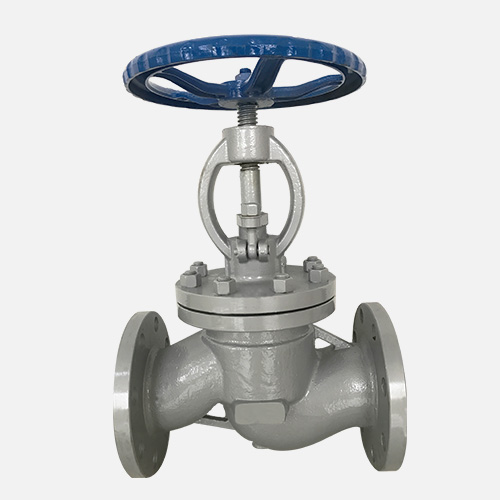

铸钢截止阀J41H-16C

【产品型号】: J41H-16C

【通径】: DN15-300

【公称压力】: PN16

【适用温度】: -29℃-425℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: WCB

应用领域：

市政建设水处理石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 截止阀

更新时间：2022-03-09 15:17:28

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，材质WCB达标、外观精细，无沙眼。
外观精美

内件数控机床加工，外观加工后进行2次抛丸，外观美观。
实心重体

阀体均为实心重体。
阀座耐磨

阀座堆焊cr系不锈钢，增加阀座耐磨性。
倒密封处理

阀盖和阀杆接触的地方做倒密封处理，防止外漏。
旋风铣加工

阀杆采用旋风铣加工，避免阀杆弯曲导致开关困难。
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

J41H铸钢截止阀属于强制密封式的阀门，阀门在关闭时，向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。截止阀的流向，一律采用自上而下。

产品参数

相关产品

名称	设计及制造	结构长度	试压标准	连接法兰尺寸
参照标准	GB/T 12235	GB/T 12221	GB/T 13927	JB/T 79

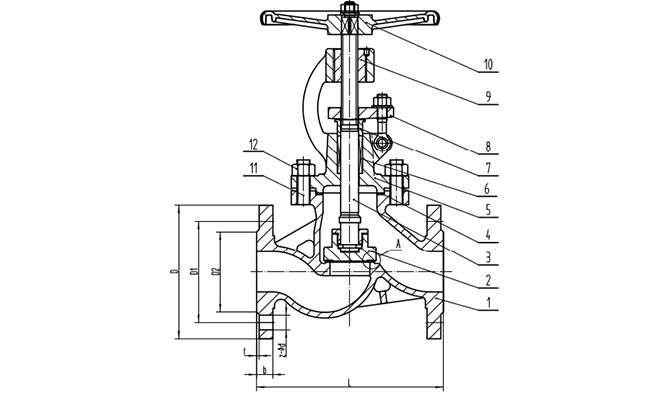

名称	1-阀体	2-阀板	3-阀杆	A-阀座密封	10-手轮
材质及说明	铸钢WCB	铸钢WCB	2Cr13	13Cr	球墨铸铁

DN	NPS（英寸）	L	D	D1	Z-φd
50	2''	230	160	125	4-18
65	2 1/2''	290	180	145	4-18
80	3''	310	195	160	8-18
100	4''	350	215	180	8-18
125	5''	400	245	210	8-18
150	6''	480	280	240	8-22
200	8''	600	335	295	12-22
250	10''	650	405	355	12-26
300	12''	750	460	410	12-26

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
