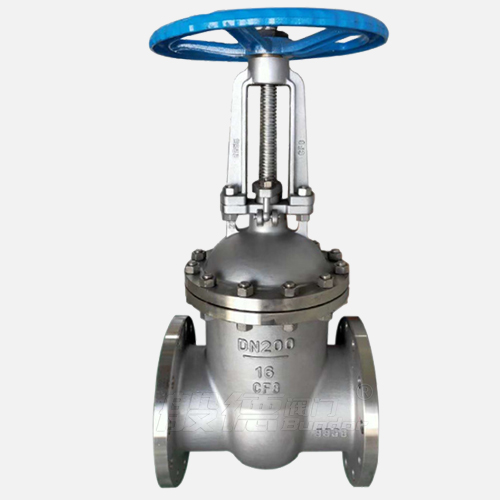

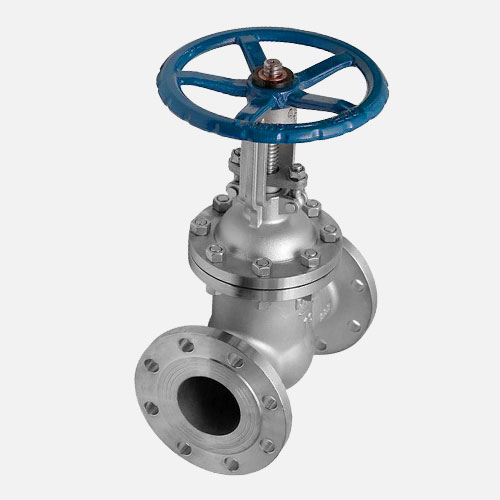

不锈钢法兰闸阀Z41W-16P

【产品型号】: Z41W-16P

【通径】: DN50-DN400

【公称压力】: PN16/150LB

【适用温度】: 0-325℃

【适用介质】: 水、弱腐蚀性介质等

【阀体材质】: 不锈钢304

应用领域：

市政建设化工水处理电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2021-02-05 14:57:22

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，二次抛丸处理、外观精细，无沙眼；
精密加工内件

内件数控精密设备加工，保证精度；
实心重体

阀体均为实心重体；
倒密封处理防外漏

阀盖和阀杆接触的地方做倒密封处理，防止外漏；
外表银白光亮耐腐蚀

每台阀体进行表面酸洗钝化处理，使铸件外表呈均匀银白光亮色泽，保持金属光泽, 提高耐蚀性；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流，闸板有两个密封面 , 两个密封面形成楔形；不锈钢闸阀是闸阀的一种，对阀体材质要求比较高一般有304、316等几个材质选择，广泛应用于化工、船舶、医药、食品、电力能源、冶金等行业。

产品参数

不锈钢法兰闸阀Z41W-16P

相关产品

执行标准	名称	设计及制造		结构长度		试压标准		连接法兰尺寸
执行标准	参照标准	GB/T 12234 API 600		GB/T 12221 ASME B16.10		GB/T 13927 API 598		JB/T 79 ASME B16.5
主要零部件信息	名称	阀体		阀板		阀杆		阀座密封	手轮
主要零部件信息	材质及说明	304		304		304		304	DI

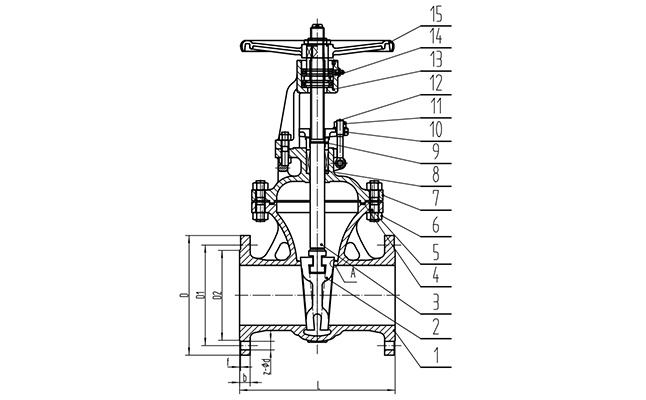

尺寸信息	公称尺寸		PN16				150LB
	DN	NPS英寸	L	D	D1	Z-φd	L	D	D1	Z-φd
	50	2''	250	160	125	4-18	178	152	120.5	4-19
	65	2 1/2''	265	180	145	4-18	190	178	139.5	4-19
	80	3''	280	195	160	8-18	203	190	152.5	4-19
	100	4''	300	215	180	8-18	229	229	190.5	8-19
	125	5''	325	245	210	8-18	254	254	216	8-22
	150	6''	350	280	240	8-22	267	279	241.5	8-22
	200	8''	400	335	295	12-22	292	343	298.5	8-22
	250	10''	450	405	355	12-26	330	406	362	12-25
	300	12''	500	460	410	12-26	356	483	432	12-25
	350	14''	550	520	470	16-26	381	533	476	12-29
	400	16''	600	580	525	16-30	406	597	540	16-29

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
