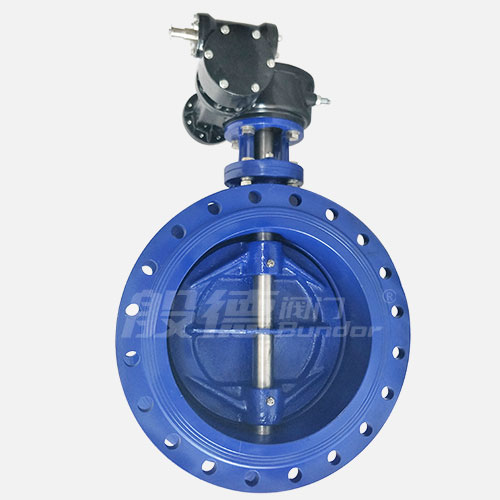

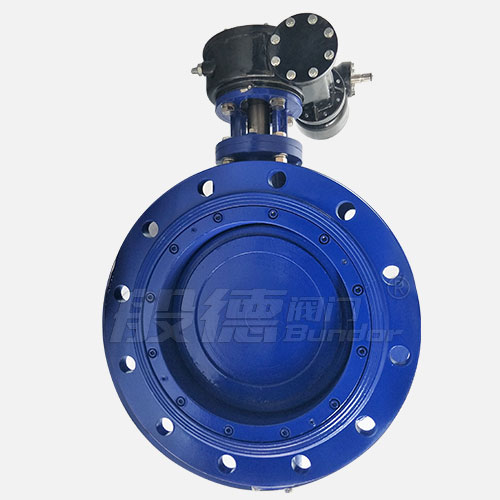

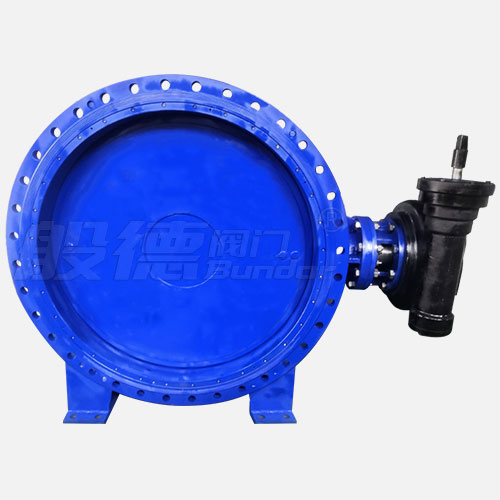

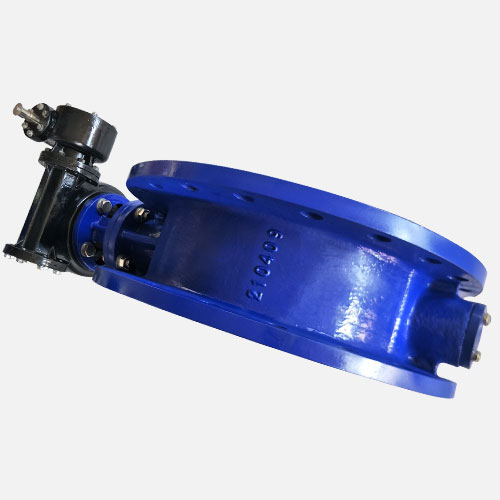

双向密封双偏心蝶阀

【产品型号】: D342X/H-10/16Q

【通 径】: DN100-DN3000

【公称压力】: PN10/16

【适用温度】: 0℃~80℃

【适用介质】: 水、汽、油品等

【阀体材质】: QT450/WCB

服务热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2021-09-24 16:55:49

产品优点

  • 主体材质达标

    主体材质选用QT450或WCB,化学成分和力学性能达到国家规定标准要求,可提供材质报告;

  • 产品精度有保障

    所有阀体及零部件均采用数控机床加工,确保产品精度;

  • 可实现双向密封

    采用体密封结构,区别于市场常规的板密封结构,可实现双向密封;

  • 材质可选配

    有橡胶软密封及不锈钢硬密封可选,阀板及其他零部件也可根据工况选配材质;

  • 阀座耐磨寿命长

    阀座堆焊不锈钢,更耐磨,使用寿命更长;

  • 阀轴自润滑

    阀轴采用自润滑式套筒轴承支撑,减少摩擦和扭矩;

  • 阿克苏环氧树脂喷涂

    采用世界品牌阿克苏环氧树脂喷涂,喷涂厚度达250um;

  • 按照国家标准试压

    每台阀门出厂必须按照国家标准试压,不合格产品绝不出厂。

产品介绍

双偏心蝶阀 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比, 双偏心蝶阀更耐高压, 寿命更长, 稳定性好。 和其它阀门相比, 口径越大材料越轻,成本就更低。 双偏心蝶阀其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

产品参数

双向密封双偏心蝶阀
执行标准 名称 设计及制造 结构长标准 法兰连接标准 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 17241.6 GB/T 13927
主要零部件信息 名称 5-阀体 7-阀板 6-阀轴 10-密封胶条 11-阀体密封圈
材质 QT450-10 QT450-10 2Cr13 NBR 304
尺寸信息 公称尺寸   PN10 PN16
DN NPT L D2 n-d D2 n-d
100 4'' 127 180 8-φ19 180 8-φ19
125 5'' 140 210 8-φ19 210 8-φ19
150 6'' 140 240 8-φ22 240 8-φ22
200 8'' 152 295 8-φ22 295 12-φ22
250 10'' 165 350 12-φ22 355 12-φ28
300 12'' 178 400 12-φ22 410 12-φ28
350 14'' 190 460 16-φ22 470 16-φ28
400 16'' 216 515 16-φ28 525 16-φ31
450 18'' 222 565 20-φ28 585 20-φ31
500 20'' 229 620 20-φ28 650 20-φ24
600 24'' 267 725 20-φ31 770 20-φ37
700 28'' 292 840 24-φ31 840 24-φ37
800 32'' 318 950 24-φ34 950 24-φ40
900 36'' 330 1050 28-φ34 1050 28-φ40
1000 40'' 410 1160 28-φ37 1170 28-φ43
1200 48'' 470 1380 32-φ40 1390 32-φ49
1400 56'' 530 1590 36-φ43 1590 36-φ49
1600 64'' 600 1820 40-φ49 1820 40-φ56
1800 72'' 670 2020 44-φ49 2020 44-φ56
2000 80'' 760 2230 48-φ49 2230 48-φ62
2200 88'' 800 /
2400 96'' 850
2600 104'' 900
2800 112'' 950
3000 120'' 1000
