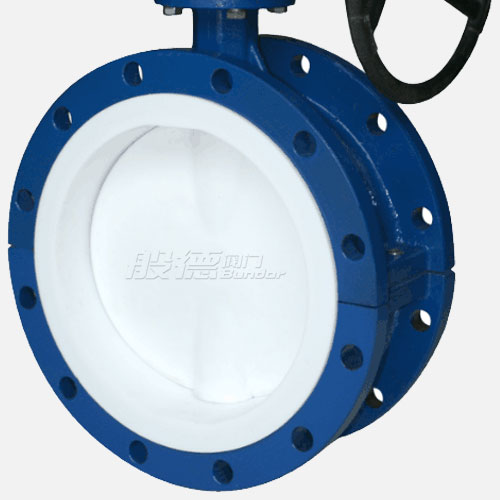

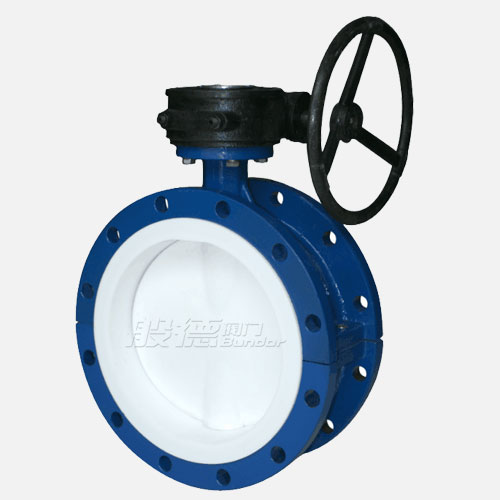

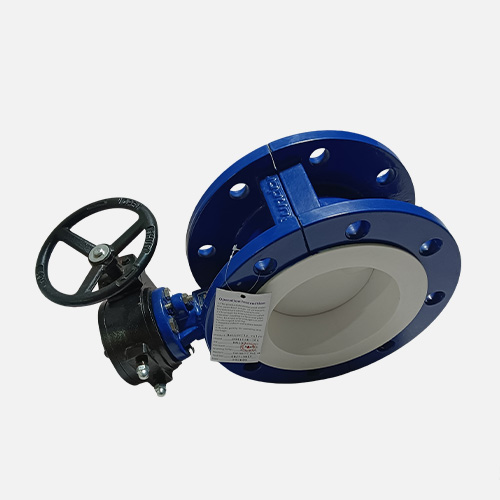

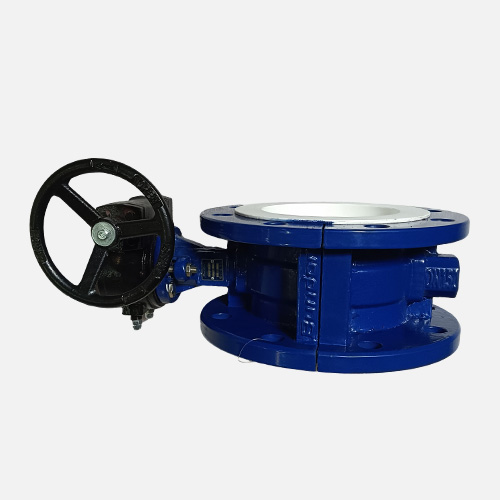

D341F46-16C法兰衬氟蝶阀

【产品型号】: D341F46-16C

【通 径】: DN50-DN1200

【公称压力】: PN10/16/150LB

【适用温度】: -20℃~150℃

【适用介质】: 腐蚀性介质

【阀体材质】: 铸钢/不锈钢

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 衬氟蝶阀
更新时间:2024-01-08 15:58:27

产品优点

  • 精密铸造阀体

    阀体为精密铸造阀体,材质达标、外观精细,每批铸件都有炉号标志,方便生产跟踪 ,保材质检验;

  • 密封性好

    阀座采用整体模压成型后再机加工成型、确保精度,保证了密封性;

  • 启闭力矩低

    密封副为FEP/FEP或其它材料组合,摩擦系数小,启闭力矩低;

  • 维修更换方便

    填料采用PTFE材质,密封性能好,维修更换方便;

  • 使用安全

    蝶板与阀杆设计为一体结构,可以防止由管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全;

  • 零泄露

    四级(蝶板圆周、轴头端面、阀轴径向、阀座)加载弹性密封,保证了阀门内、外的零泄露;

  • 环氧树脂静电喷涂

    阀体采用环氧树脂静电喷涂,喷涂厚度达到250μm。

产品介绍

衬氟蝶阀是采用氟塑料衬里层的蝶阀,阀体内和阀板上衬聚四氟,使介质和阀体阀板隔离,达到防腐的效果,具有极高的化学稳定性,适用于强腐蚀性化学介质;衬氟蝶阀可配电动、气动执行器,可实现智能型(调节型)和开关型。具有功能强、体积小、重量轻,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

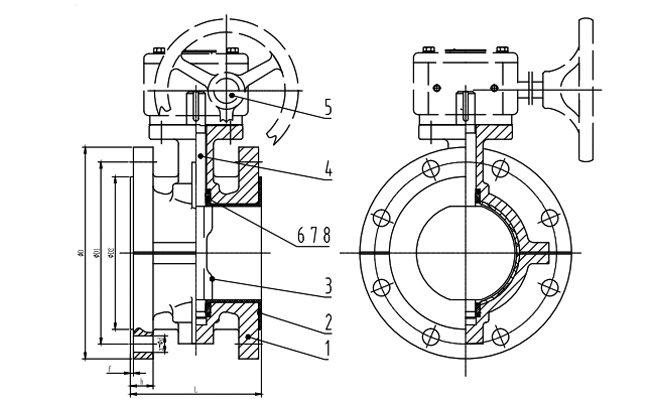

产品参数

D341F46-16C法兰衬氟蝶阀
名称 设计及制造 结构长度 试压标准 法兰连接标准
参照标准 GB/T 12238
API609
GB/T 12221
API609
GB/T 13927
API598
HG/T 20592
ASME B16.5
ASME B16.47-A
名称 阀体 阀板 阀杆
材质及说明 WCB+F46/PFA/PTFE WCB+F46/PFA/PTFE 2Cr13
SIZE   PN10/16 150LB
DN NPS L ΦD1 n-Φd ΦD1 n-Φd
50 2'' 108 125 4-18 120.7 4-19
65 2-1/2'' 112 145 8-18 139.7 4-19
80 3'' 114 160 8-18 152.4 4-19
100 4'' 127 180 8-18 190.5 8-19
125 5'' 140 210 8-18 215.9 8-23
150 6'' 140 240 8-22 241.3 8-23
200 8'' 152 295 8-22/12-22 298.5 8-23
250 10'' 165 350/355 12-22/12-26 362 12-26
300 12'' 178 400/410 12-22/12-26 431.8 12-26
350 14'' 190 460/470 16-22/16-26 476.2 12-29
400 16'' 216 515/525 16-26/16-30 539.7 16-29
450 18'' 222 565/585 20-26/20-30 577.8 16-32
500 20'' 229 620/650 20-26/20-33 635 20-32
600 24'' 267 725/770 20-30/20-36 749.3 20-35
700 28'' 292 840 24-30/24-36 863.6 28-35
800 32'' 318 950 24-33/24-39 977.9 28-41
900 36'' 330 1050 28-33/28-39 1085.8 32-41
1000 40'' 410 1160/1170 28-36/28-42 1200.2 36-41
1200 48'' 470 1380/1390 32-39/32-48 1422.4 44-41
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
