D643H三偏心气动蝶阀

【产品型号】: D643H-16/150LBC

【通径】: DN50-DN1200

【公称压力】: PN16/150LB

【适用温度】: -29～425℃

【适用介质】: 水、弱酸碱、空气、蒸汽、油品等

【阀体材质】: WCB

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 电/气动蝶阀

更新时间：2017-11-10 15:39:55

产品介绍

产品优点

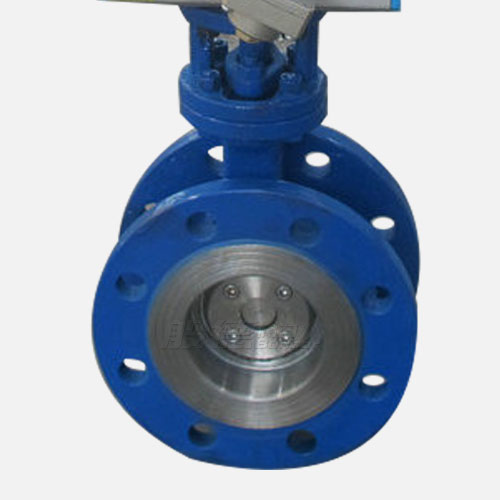

精密铸造阀体

阀体为精密铸造阀体，材质WCB达标、外观精细，无沙眼
实心重体阀体

阀体均为实心重体
高精度蝶板

蝶板为数控精密车床加工，精度高
密封圈可靠

密封圈为软硬多层叠式金属圈，具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能
不锈钢阀杆

阀杆采用不锈钢材质，经过调质处理使阀杆的强度提高一倍
国家标准检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

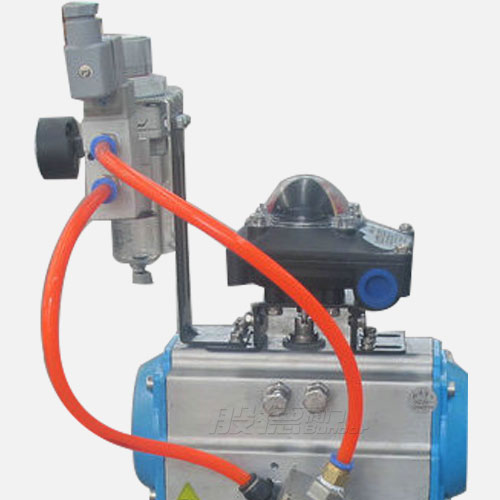

IP65防护等级

气动执行器防护等级达到IP65

产品介绍

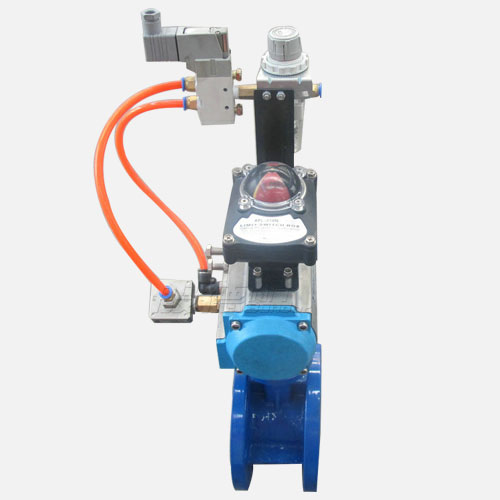

D643H金属硬密封气动蝶阀：蝶阀配上气动执行器，气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。气动硬密封蝶阀，采用三偏心多层次金属硬密封结构，被广泛用于冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和截断流体使用；具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

产品参数

相关产品

执行标准	名称	设计及制造	结构长度	试压标准	侧法兰尺寸
执行标准	参照标准	JB/T 8527 API 609	GB/T 12221 API 609	GB/T 13927 API 598	GB/T 9113 ASME B16.5

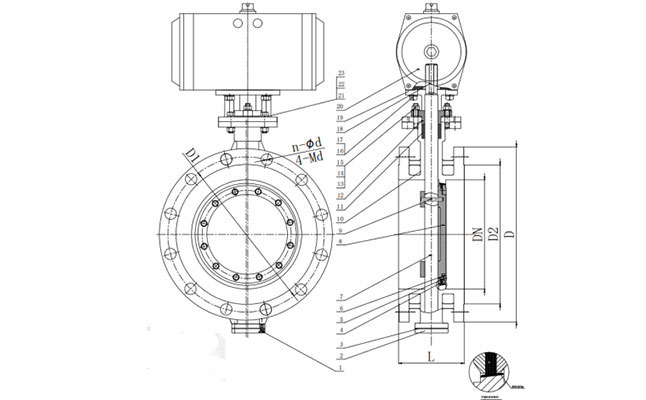

主要零部件信息	名称	10-阀体	4-阀座密封	8-蝶板	7-阀轴	20-气动执行器
主要零部件信息	材质及说明	WCB	430+石墨	WCB	2Cr13	组件
尺寸信息	公称尺寸			PN16		150LB
	DN	NPS（英寸）	L	D1	N-d	D1	N-d
	50	2''	108	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	139.7	4-19
	80	3''	114	160	8-18	152.4	4-19
	100	4''	127	180	8-18	190.5	8-19
	125	5''	140	210	8-18	215.9	8-22
	150	6''	140	240	8-22	241.3	8-22
	200	8''	152	295	12-22	298.5	8-22
	250	10''	165	355	12-26	362	12-25
	300	12''	178	410	12-26	431.8	12-25
	350	14''	190	470	16-26	476.3	12-29
	400	16''	216	525	16-30	539.8	16-29
	450	18''	222	585	20-30	577.9	16-32
	500	20''	229	650	20-33	635	20-32
	600	24''	267	770	20-36	749.3	20-35
	700	28''	292	840	24-36
	800	32''	318	950	24-39
	900	36''	330	1050	28-39
	1000	40''	410	1170	28-42
	1200	48''	470	1390	32-48

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
