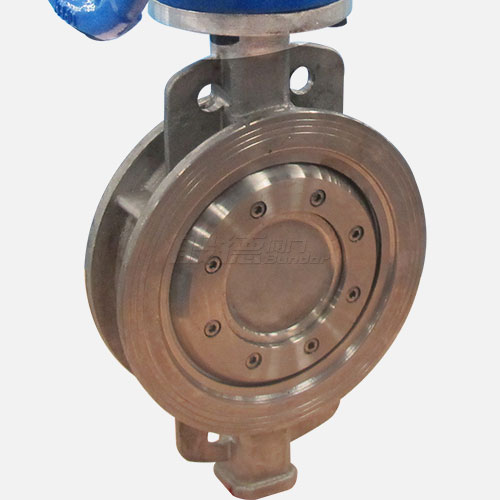

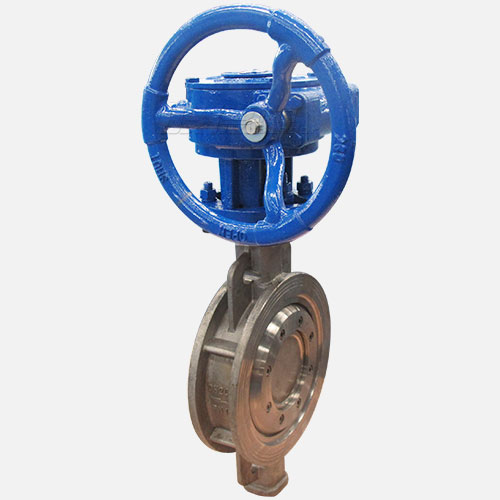

D373W三偏心对夹蝶阀

【产品型号】: D373W-16/25/40/63P

【通径】: DN50-2000

【公称压力】: PN16/25/40/63

【适用温度】: -40～550℃

【适用介质】: 水、蒸汽、油品、酸类腐蚀性介质等

【阀体材质】: 304不锈钢

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 偏心蝶阀

更新时间：2017-11-09 16:58:27

产品介绍

产品优点

精密铸造阀体，外观精细

阀体全部为精密铸造阀体，材质304达标、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪、保材质检验。
ZG250-485材料阀体，历经15道工艺成型

阀体采用符合国家标准的ZG250-485材料，从原铁到阀体成型历经15道工艺。
软硬多层叠式金属密封圈，密封性能优良

蝶板密封圈为软硬多层叠式金属圈，具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能。
不锈钢阀杆，强度提高一倍

阀杆采用不锈钢材质，经过调质处理使阀杆的强度提高一倍，降低了因阀杆变形造成的启闭、泄露问题。
无铅油漆三遍涂装，保证产品外观亮度

每台产品均使用无铅油漆对底漆和面漆进行三遍涂装，保证产品外观的亮度与耐锈蚀度。
阀门各部件精细、平整

阀板厚重，阀杆粗大，销钉粗大、阀座加工精细，平整，无焊疤。
层层质检，保证产品品质

从毛坯到成品包装出厂每个环节层层质检。

产品介绍

D373W三偏心硬密封蝶阀结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体装置。

产品参数

D373W三偏心对夹蝶阀

相关产品

D373W三偏心硬密封蝶阀参数信息

阀门执行标准	名称	设计及制造	结构长度		试压标准			上法兰尺寸		侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238-2008	GB/T 12221-2008		GB/T 13927-2008			ISO 5211		GB/T 9113-2010

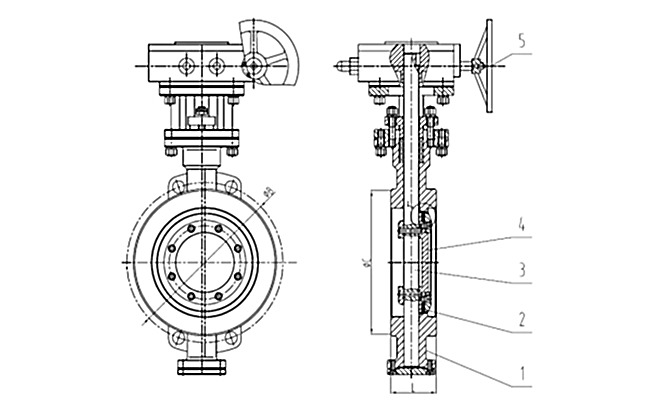

主要零部件信息	名称	1-阀体	2-阀座密封		3-蝶板			4-阀轴		5-涡轮
主要零部件信息	材质	不锈钢304	430+石墨		不锈钢304			304		组件
尺寸信息	公称尺寸		结构长度	PN16		PN25		PN40		PN63
	DN	NPS（英寸）	L	ΦB	ΦC	ΦB	ΦC	ΦB	ΦC	ΦB	ΦC
	50	2''	43	125	102	125	102	125	102	135	102
	65	2 1/2''	46	145	122	145	122	145	122	160	122
	80	3''	49	160	138	160	138	160	138	170	138
	100	4''	56	180	158	190	162	190	162	200	162
	125	5''	64	210	188	220	188	220	188	240	188
	150	6''	70	240	212	250	218	250	218	280	218
	200	8''	71	295	268	310	278	320	285	345	285
	250	10''	76	355	320	370	335	385	345	400	345
	300	12''	83	410	378	430	395	450	410	460	410
	350	14''	92	470	438	490	450	510	465	525	465
	400	16''	102	525	490	550	505	585	535	585	535
	450	18''	114	585	550	600	555	610	560	无此规格
	500	20''	127	650	610	660	615	670	615
	600	24''	154	770	725	770	720	795	735
	700	28''	165	840	795	875	820	无此规格
	800	32''	190	950	900	990	930
	900	36''	203	1050	1000	1090	1030
	1000	40''	216	1170	1115	1210	1140
	1200	48''	254	1390	1330	1420	1350
	1400	56''	279	1590	1530	1640	1560
	1600	64''	318	1820	1750	1860	1780
	1800	72''	356	2020	1950	2070	1985
	2000	80''	406	2230	2150	2300	2210

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
