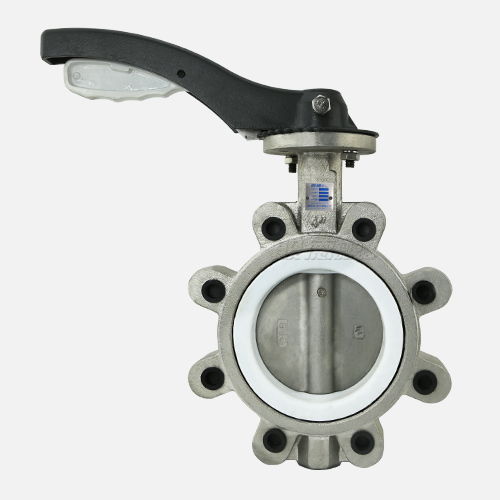

D71F-16P凸耳式衬四氟蝶阀

【产品型号】: D71F-10/16P

【通 径】: DN50-150

【公称压力】: PN1.0-1.6Mpa

【适用温度】: ≤150℃

【适用介质】: 污水、海水、石油、强酸碱及有机溶剂等

【阀体材质】: 不锈钢

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 衬氟蝶阀
更新时间:2021-10-13 09:32:00

产品优点

  • 结构简单

    结构简单紧凑,重量较轻,便于装拆和维修。

  • 启闭

    操作扭距较小,转90°启闭轻便迅速。

  • 节能

    流阻小,流量特性近似倾斜直线,节能效果好。

  • 密封好

    密封可靠,泄漏为零,使用寿命长。

  • 耐腐蚀

    不锈钢+四氟材质,耐腐蚀性更强。

产品介绍

LT凸耳式不锈钢衬四氟蝶阀由般德阀门生产并销售,该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成,具有良好的耐腐蚀性,使用寿命长。采用对夹式连接,使得该阀门的安装、拆卸非常方便。整个蝶阀小巧轻便,密封性可靠,抗酸抗腐蚀性强,广泛应用于石油,化工,冶炼,造纸,环保等领域。

产品参数

D71F-16P凸耳式衬四氟蝶阀

LT凸耳式不锈钢衬四氟蝶阀参数信息

阀门执行标准 名称 设计及制造 结构长度 侧法兰尺寸 上法兰尺寸 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 9113.1 ISO 5211 GB/T 13927-2008
主要零部件信息 名称
阀体
阀杆 阀座 蝶板 手柄
材质 不锈钢 304 PTFE 304 DI/AI/304

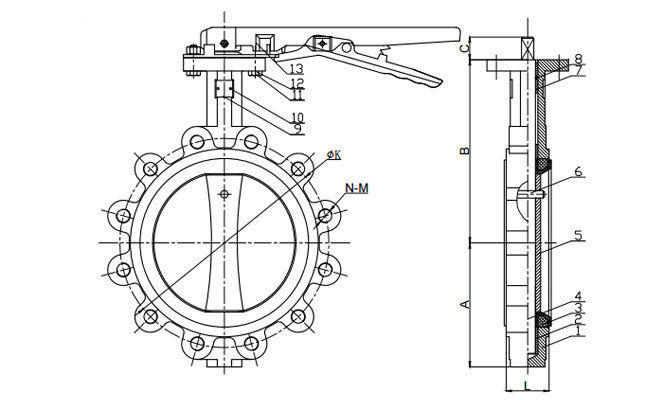

尺寸信息 DN IN A B C L ∅K N-M
40 1.5” 70 164 32 33 110 4-M16
50 2” 80 169 32 43 125 4-M16
65 2-1/2” 89 176 32 46 145 4-M16
80 3” 95 183 32 46 160 8-M16
100 4” 114 201 32 52 180 8-M16
125 5” 127 214 32 56 210 8-M16
150 6” 139 229 32 56 240 8-M20
200 8” 175 257 45 60 295 8-M20/12-M20
250 10” 203 280 45 68 350/355 12-M20/12-M24
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
