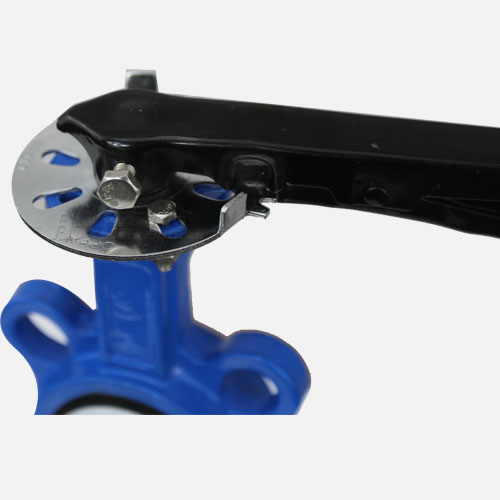

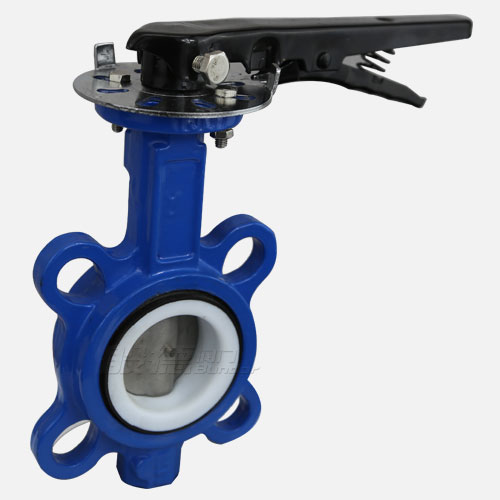

D71F手柄衬四氟蝶阀

【产品型号】: D71F-10

【通径】: DN50-200

【公称压力】: 0.6-1.6MPa

【适用温度】: ≤150°C

【适用介质】: 淡水、污水、海水、强酸碱及有机溶剂等

【阀体材质】: 球墨铸铁、碳钢、不锈钢等

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2017-12-02 09:09:05

产品介绍

产品优点

结构简单紧凑

结构简单紧凑，重量较轻，便于装拆和维修。
操作扭距较小

操作扭距较小，转90°启闭轻便迅速。
流阻小

流阻小，流量特性近似倾斜直线，节能效果好。
密封可靠

密封可靠，泄漏为零，使用寿命长。
可用各种材料制成

可用各种材料制成，适用于各种介质。

产品介绍

D71F手柄衬四氟蝶阀：对夹式衬四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体。般德阀门生产的D71F手柄四氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。该产品作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

产品参数

相关产品

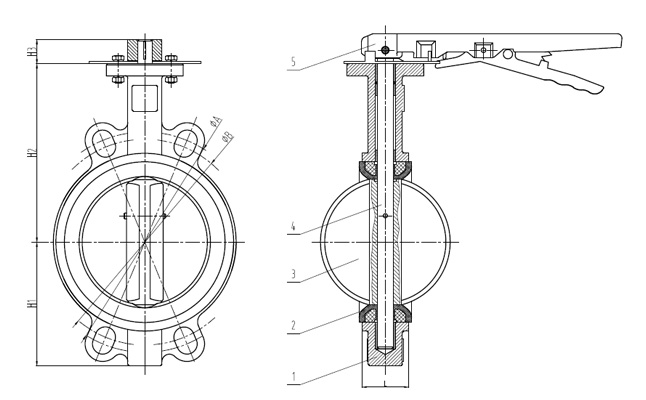

D71F手柄衬四氟蝶阀参数信息

阀门执行标准	名称	设计及制造	结构长度	试压标准	上法兰尺寸	侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS 150/PN16/10K/BS PN16
主要零部件信息	名称	1-阀体	2-阀座	3-蝶板	4-阀轴	5-手柄
主要零部件信息	材质	球铁/铸钢/CF8	聚四氟乙烯	球铁/铸钢/CF8	不锈钢410	DI/304
尺寸信息	DN	IN	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	139	32	125	105	43
	DN65	2.5"	83.5	152.5	32	145	140	46
	DN80	3"	96	160	32	160	150	46
	DN100	4"	116.5	173.5	32	190.5	175	52
	DN125	5"	128.5	191.5	32	216	200	56
	DN150	6"	140.2	205.2	32	241.3	225	56
	DN200	8"	176	242	40	298.4	280	60

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
