D71F-16P不锈钢衬四氟蝶阀

【产品型号】: D71F-16P

【通径】: DN50-200

【公称压力】: PN1.0-1.6Mpa

【适用温度】: ≤150℃

【适用介质】: 污水、海水、石油、强酸碱及有机溶剂等

【阀体材质】: 不锈钢304、316

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2017-12-02 09:25:28

产品介绍

产品优点

结构简单紧凑

结构简单紧凑，重量较轻，便于装拆和维修。

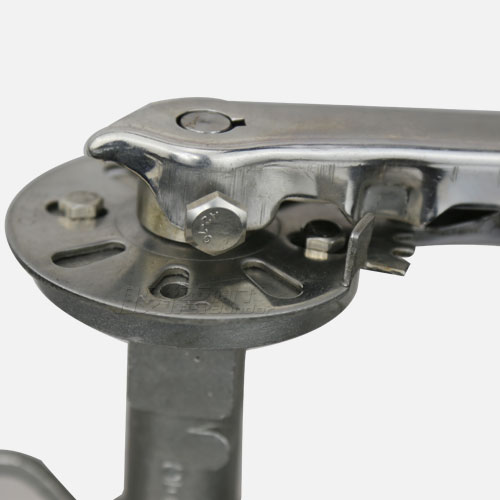

操作扭距较小

操作扭距较小，转90°启闭轻便迅速。
流阻小

流阻小，流量特性近似倾斜直线，节能效果好。
密封可靠

密封可靠，泄漏为零，使用寿命长。
耐腐蚀性更强

不锈钢+聚四氟乙烯材质，耐腐蚀性更强。

产品介绍

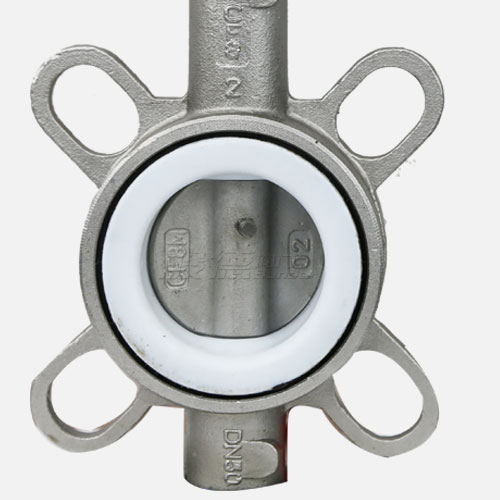

D71F-16P不锈钢衬四氟蝶阀由四氟密封蝶阀和不锈钢蝶板、阀杆构成。阀体采用不锈钢304、316，密封圈为聚四氟，具有良好的耐腐蚀性，使用寿命长。对夹式连接，阀门的安装、拆卸、使用都非常方便。整个蝶阀小巧轻便，密封性可靠，抗酸抗腐蚀性强，在供排水，发电，石油，化工，冶炼等领域都有广泛应用，适用于各种介质。

产品参数

相关产品

D71F不锈钢四氟蝶阀参数信息

阀门执行标准	名称	设计及制造	结构长度	试压标准	上法兰尺寸	侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS 150/PN16/10K/BS PN16

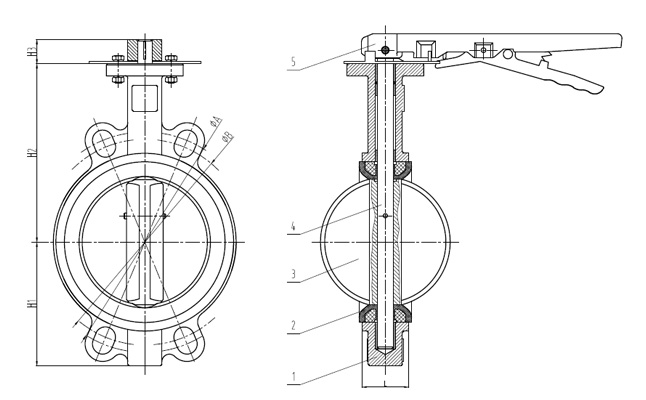

主要零部件信息	名称	1-阀体	2-阀座	3-蝶板	4-阀轴	5-手柄
主要零部件信息	材质	不锈钢	聚四氟乙烯	不锈钢	不锈钢	DI/AI/304
尺寸信息	DN	IN	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	139	32	125	105	43
	DN65	2.5"	83.5	152.5	32	145	140	46
	DN80	3"	96	160	32	160	150	46
	DN100	4"	116.5	173.5	32	190.5	175	52
	DN125	5"	128.5	191.5	32	216	200	56
	DN150	6"	140.2	205.2	32	241.3	225	56
	DN200	8"	176	242	40	298.4	280	60

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
