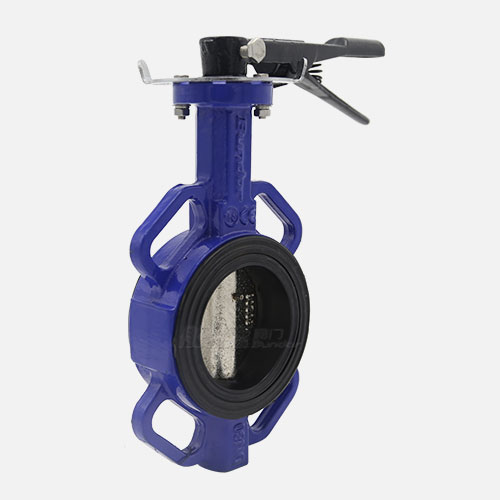

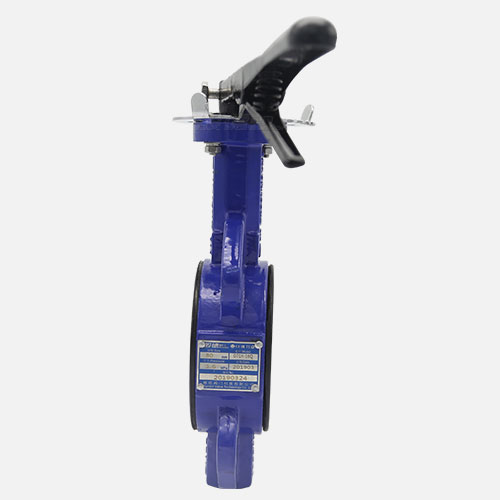

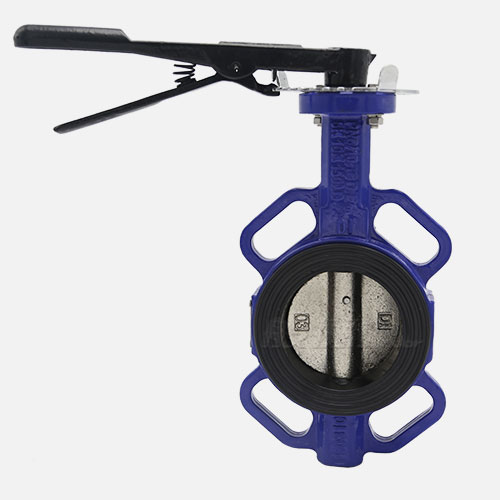

DN80手柄对夹蝶阀

【产品型号】: D71X-10/16Q

【通 径】: DN50-DN200

【公称压力】: PN10/PN16

【适用温度】: -20~120℃

【适用介质】: 清水及中性液体

【阀体材质】: 球墨铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

蝶阀宽边阀座专利:CN201520397103.6

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 手柄蝶阀
更新时间:2019-03-28 17:24:39

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高。

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。 NBR, EPDM, PTFE,Viton,Hypalon等多种材料可供选择。

  • 宽边阀座

    相对窄边阀座,宽边与管道法兰接触面更宽,直径宽20毫米左右,安装密封性能更好。

  • 轴向密封无泄漏

    阀轴由4道无油轴承支撑,3道O-ring密封,扭矩较小,密封可靠。

  • 阿克苏环氧塑粉

    阀体喷涂采用阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过;耐候性好,户内户外均可使用。

  • POF热缩膜独立包装

    DN200以下口径采用POF热缩膜膜独立包装,DN250以上采用气泡袋或缠绕膜包装,内置干燥剂,防潮、防淋、隔灰尘。

  • 不锈钢螺栓

    螺栓采用不锈钢材质,稳定可靠,防锈能力强。

  • 圆润球铁手柄

    手柄采用球铁材质,比冲压手柄耐锈蚀能力强33%左右;弹簧,销子材质均为304,抗腐蚀强,更耐用。半圆形握把儿,无棱角,手感好。

产品介绍

般德DN80手柄对夹蝶阀D71X-10/16Q,产品配置:对夹球铁多标准体,DI镀镍板,45#轴,宽边EPDM阀座,球铁手柄。主要应用于市政建设、水利工程、给排水、水处理等领域。

产品参数

DN80手柄对夹蝶阀

DN80手柄蝶阀D71X-10/16Q规格尺寸

执行标准 名称 设计及制造 结构长度 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 13927
零部件信息 名称 阀体 阀座 蝶板 阀轴 驱动方式 螺栓 销子
材质及说明 DI 宽边50%含胶量EPDM DI镀镍 45# 球铁手柄 304 304
尺寸信息 公称尺寸   PN 10 PN 16 Class150 JIS 10K
DN NPS(英寸) L ΦK N-Φd ΦK N-Φd ΦK N-Φd ΦK N-Φd
50 2" 43 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
200 8" 60 295 8-Φ22 295 12-Φ22 298.4 8-Φ22.4 290 12-Φ23
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。

蝶阀宽边阀座专利 CN201520397103.6

般德阀门专利宽边阀座,阀座具有密封面宽、密封效果好、安装拆卸简单等效果,大大地解决了传统蝶阀阀座密封面泄漏等问题。
