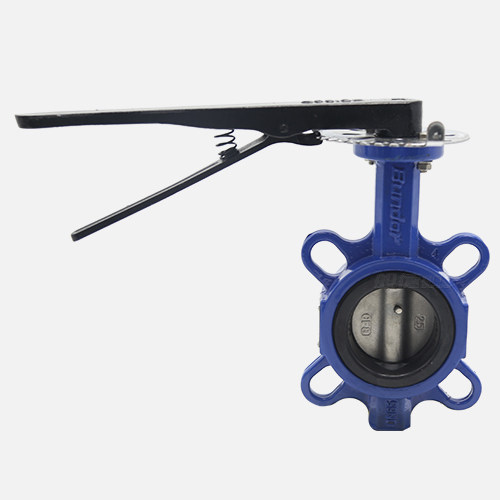

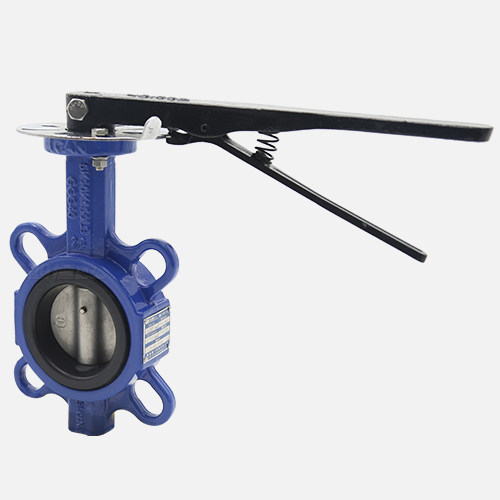

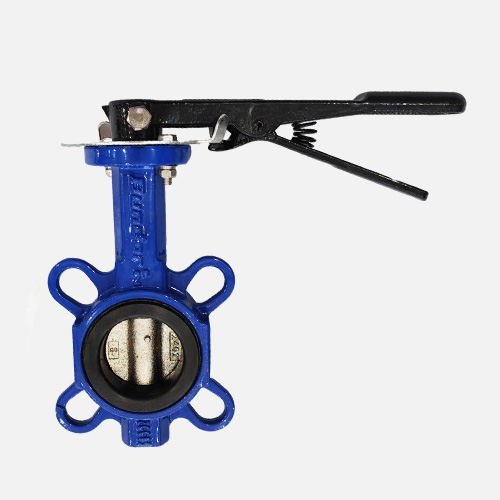

DN65对夹式蝶阀

【产品型号】: D71X-16Q

【通径】: DN65

【公称压力】: PN6/10/16

【适用温度】: -20～120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水水利工程

新型蝶阀阀体专利：CN201520267217.9

蝶阀外观专利：CN201830771212.9

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 手柄蝶阀

更新时间：2022-05-16 17:48:07

产品介绍

高弹性阀座橡胶

阀座橡胶含胶率50%，经仿真启闭实验1万次以上，无泄漏。
球墨铸铁实心阀体

QT450-10球铁阀体、球化率3 级，抗拉强度450Mpa，延展率10%以上。相同厚度情况下，抗拉强度是灰铁体的2倍，可适用的工作压力更高。
轴向密封无泄漏

阀轴由4道无油轴承支撑，3道O-ring密封，扭矩较小，密封可靠。
阿克苏环氧塑粉

阀体喷涂采用世界知名品牌阿克苏的环氧树脂塑粉，附着力强，划格法0-1级通过；冲击强度高，50kg•cm正冲通过；耐候性好，户内户外均可使用。
POF热缩膜独立包装

DN200以下口径采用POF热缩膜膜独立包装，DN250以上采用气泡袋或缠绕膜包装，内置干燥剂，防潮、防淋、隔灰尘。
圆润球铁手柄

手柄采用球铁材质，比冲压手柄耐锈蚀能力强33%左右；弹簧，销子材质均为304，抗腐蚀强，更耐用。半圆形握把儿，无棱角，手感好。
产品可追溯

每一台般德产品都有专属的ID编号。
可提供试压报告

所有般德的产品，均可提供出厂试压报告。
质保两年

般德品牌产品国内外各有太平洋保险500万保额的品质承保（保单号：ATIJ04007120Q000006E），承保范围29类，共1000余种产品，质保2年，两年内坏一个赔两个。

般德阀门生产的DN65对夹式蝶阀由EPDM阀座和球墨铸铁蝶板、球墨铸铁阀体、不锈钢阀杆构成。更耐腐蚀，耐腐蚀度是普通产品的10倍。该蝶阀结构简单，性能好，拆装方便快捷，使用广泛。

D71X-16Q-DN65对夹式蝶阀规格尺寸

执行标准	名称	设计及制造		结构长度		试压标准		上法兰尺寸			侧法兰尺寸
	参照标准	GB/T 12238-2008		GB/T 12221-2008		GB/T 13927-2008		ISO 5211			CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
零部件信息	名称	1-阀体	2-阀座	3-蝶板	4-阀轴	5-圆锥销	6-衬套	7-O型圈	8-六角螺栓	9-手柄	10-齿盘	11-六角螺栓	12-弹簧垫片	13-螺母	14-平垫
	材质	DI	EPDM	304	304	304	高分子复合材料	NBR	SS304	KT300	Q235镀锌	SS304	SS304	SS304	SS304
尺寸信息	DN	NPS（英寸）	A	D1	D2	L1	L2	L3		L4		B		上法兰
	DN50	2"	43	73.3	92.3	75	129	24		220		9		F05
	DN65	2.5"	46	86	107	82	136	24		220		9		F05
	DN80	3"	46	100.9	122	99	153	24		220		9		F05
	DN100	4"	52	132	153	110	167	24		250		11		F07
	DN125	5"	56	156	179	125	193	24		250		14		F07
	DN150	6"	56	185.4	208.4	145	209	24		302		14		F07
	DN200	8"	60	235.2	262.3	170	251	30		360		17		F10

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
