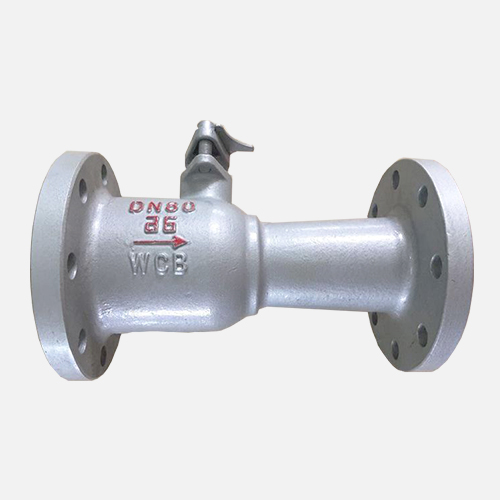

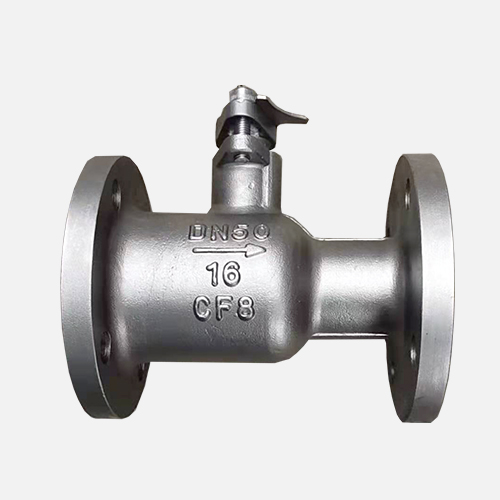

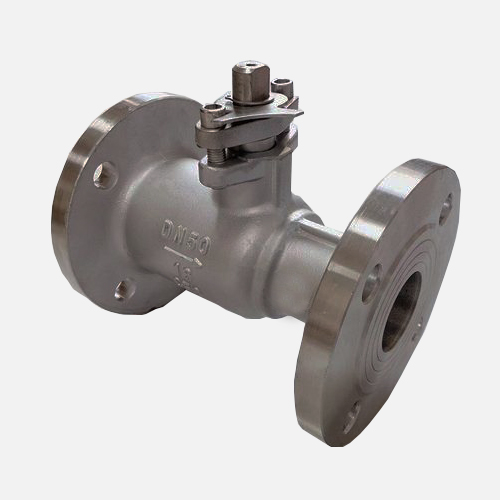

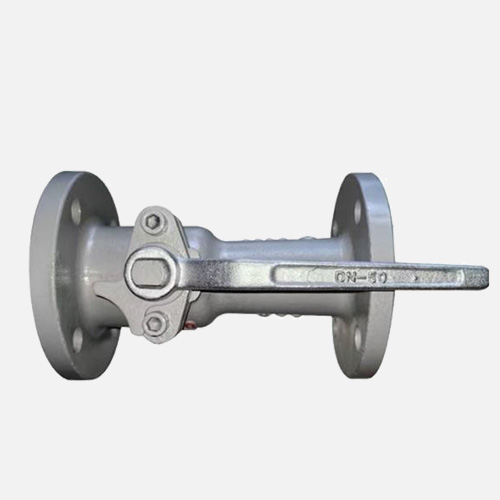

一体式球阀PQ41MF-16C

【产品型号】: PQ41MF-16C

【通 径】: DN15-DN100

【公称压力】: PN16

【适用温度】: -20℃~300℃

【适用介质】: 水、油、汽等

【阀体材质】: 铸钢/不锈钢

咨询热线:

13821179269(微信同号)
首页 > 产品 > 其他阀门 > 球阀
更新时间:2023-07-03 17:23:46

产品优点

  • 阀体

    阀体为精密铸造阀体,二次抛丸处理、外观精细,材质达标

  • 内件

    内件数控精密设备加工,保证精度

  • 阀杆

    阀杆防吹出设计

  • 密封

    可根据温度不同选择软密封和高温硬密封

  • 喷涂

    采用世界知名品牌阿克苏环氧树脂喷涂,喷涂厚度达到250μm

  • 检测

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

一体式球阀又叫整体式球阀、高温球阀,是球阀升级换代的新产品,密封采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的新型密封材料为阀座,使用寿命比一般球阀提高3-5倍,具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。一体式球阀与截止阀、柱塞阀、排污阀结构长度相似,扩大了球阀使用范围,广泛用于石油、化工、造纸、制药等行业。

产品参数

一体式球阀PQ41MF-16C
名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 GB/T 12237 GB/T 12221 GB/T 13927 JB/T 79

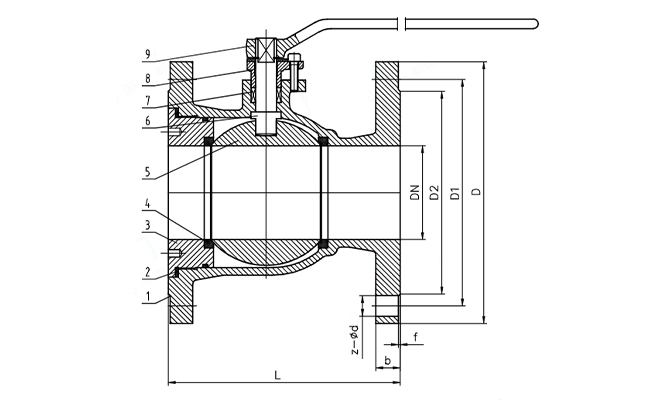

名称 1-阀体 4-阀座 5-球体 6-阀杆 9-手柄
材质及说明 WCB/CF8/CF8M PTFE/PPL/碳结石墨 201/304/316 2Cr13/304/316 碳钢/不锈钢
DN NPS L ΦD ΦD1 ΦD2 n-Φd
15 1/2'' 130 95 65 45 4-14
20 3/4'' 150 105 75 55 4-14
25 1'' 160 115 85 65 4-14
32 1  1/4'' 180 135 100 78 4-18
40 1  1/2'' 200 145 110 85 4-18
50 2'' 230 160 125 100 4-18
65 2  1/2'' 290 180 145 120 4-18
80 3'' 310 195 160 135 8-18
100 4'' 350 215 180 155 8-18
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
