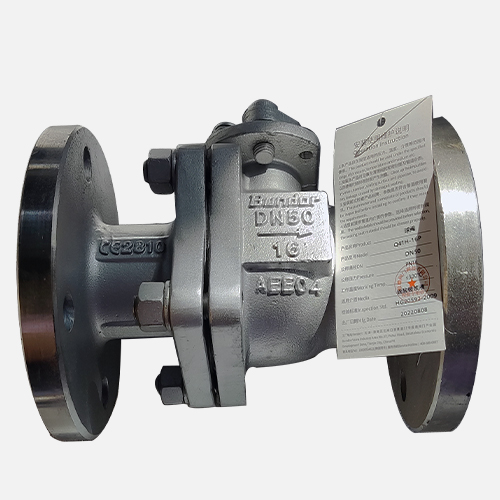

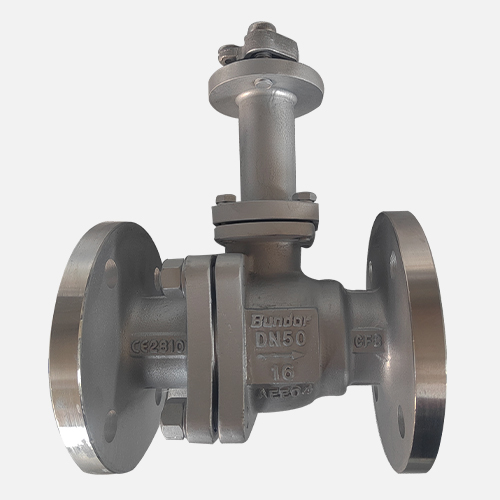

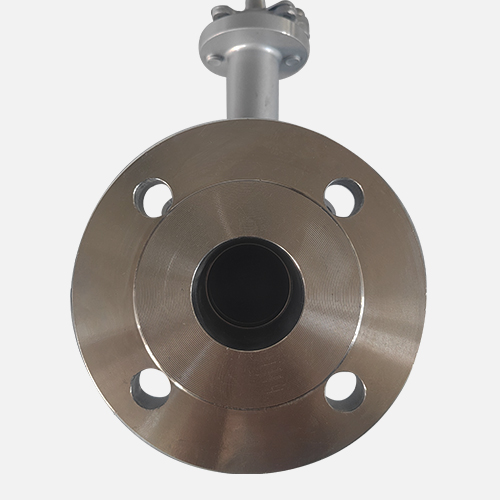

Q41H/Y-16P硬密封球阀

【产品型号】: Q41H/Y-16P

【通径】: DN15-DN200

【公称压力】: PN16

【适用温度】: -20℃～350℃

【适用介质】: 水、油、汽等

【阀体材质】: 铸钢/不锈钢

应用领域：

市政建设化工水处理电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2022-09-06 17:01:58

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，二次抛丸处理、外观精细，材质达标；
精密加工内件

内件数控精密设备加工，保证精度；
防吹出设计

阀杆防吹出设计；
304球体

球体采用304+氮化或镀铬；
密封面硬度可靠

阀座喷涂镍合金，密封面硬度可靠；
阀体外观光亮

每台阀体进行表面酸洗钝化处理，使铸件外表呈均匀银白光亮色泽，保持金属光泽，提高耐蚀性；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测；

产品介绍

硬密封球阀是阀门的密封副(即阀座密封面与球体密封面)材料配对为金属对金属的球阀；金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封；球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。

产品参数

相关产品

名称	设计及制造	结构长度	试压标准	法兰标准
参照标准	GB/T 12237	GB/T 12221	GB/T 13927	HG/T 20592

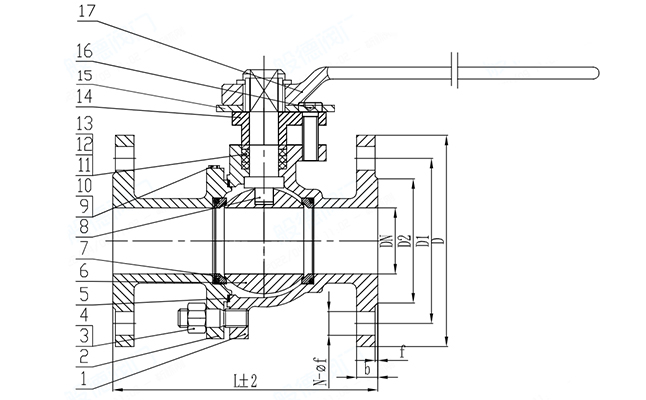

名称	1-阀体	6-球体	7-阀座
材质及说明	CF8	304氮化	304+NI55

DN	NPS	L	ΦD	ΦD1	ΦD2	n-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	58	4-14
25	1''	150	115	85	68	4-14
32	1 1/4''	165	140	100	78	4-18
40	1 1/2''	180	150	110	88	4-18
50	2''	200	165	125	100	4-18
65	2 1/2''	220	185	145	122	4-18
80	3''	250	200	160	138	8-18
100	4''	280	220	180	158	8-18
125	5''	320	250	210	188	8-18
150	6''	360	285	240	212	8-22
200	8''	400	340	295	268	12-22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
