手动对夹蝶阀的驱动装置主要是手轮和手柄。在启闭所需力矩不大的阀门上都可以采用手动装置、手轮或手柄直接固定在阀杆或阀杆螺母上，手轮直径的大小根据有关标准规定或根据阀门启闭所需的力矩按标准确定，加在手轮或手柄上的启闭力不能超过360N，其形状和尺寸可按JB/T93—2008的规定。在公称尺寸DN较小的手动对夹蝶阀上还可以采用钢板，铝合金或塑料压制的手轮。蝶阀还有一种采用万向联轴节的远距离操作手动装置。QcG般德阀门

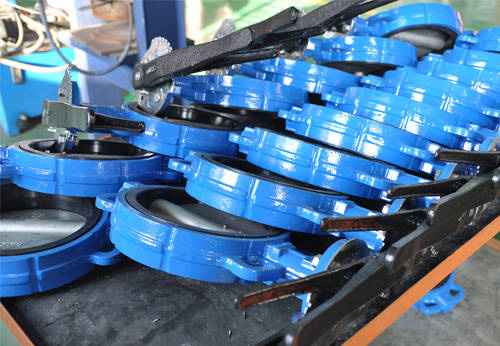

手动对夹蝶阀手柄与涡轮驱动装置QcG般德阀门

手动对夹蝶阀的手柄主要与齿轮配合使用，而手轮则需要与涡杆驱动装置配合使用。在阀门的操作力超过360N的情况下，往往采用圆柱直齿齿轮、圆锥齿轮和涡杆驱动装置，以减小启闭时所需的力。手柄与涡轮有什么不同呢？首先是驱动方式不同。涡轮蝶阀主要是通过手轮的转动带动内部的齿轮的转动从而使得阀板进行旋转，进行阀板的启闭。手柄蝶阀主要是利用手柄的转动使阀板转动进行启闭。其次，手柄操作时所需力较大，所以应用的阀门通径一般在250mm以下。因此手动对夹蝶阀的手柄与涡轮驱动在公称通径上也有不同。QcG般德阀门

手动对夹蝶阀的驱动装置操作规程 QcG般德阀门

1、操作人员应熟悉手动蝶阀的构造及工作原理。QcG般德阀门

2、手动蝶阀开启力超过15kg，如果感到特别费劲应排除一下产品故障。QcG般德阀门

3、当手动蝶阀闭合后应将手柄反转一两转，这有利于手动蝶阀的再次开启。QcG般德阀门

4、长期闭合的手动蝶阀附近会有泥沙积区，这些泥沙会对手动蝶阀的开合形成阻力。QcG般德阀门

5、开启时，应反复做开合动作，促使沉积泥沙的松动。QcG般德阀门

6、若发现手动蝶阀附近经常有泥沙沉积现象，应经常开闭手动蝶阀，以利于积沙的排除。QcG般德阀门

7、对于长期不启闭的手动蝶阀，也应定期运转一两次，以防止锈死或淤死。QcG般德阀门

8、每六个月检查一次轴端有否泄露，若有泄露应及时更换填料。QcG般德阀门
