中线对夹蝶阀的特征和用途介绍-般德阀门

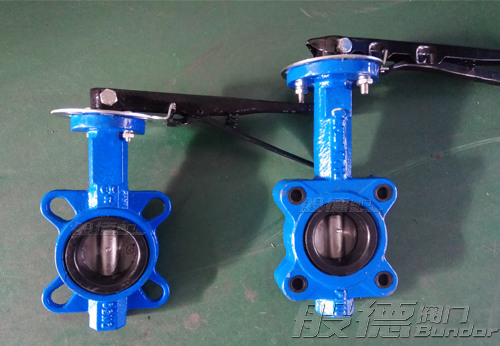

中线对夹蝶阀图片 sjK般德阀门

中线对夹蝶阀sjK般德阀门

中线对夹蝶阀的特征：sjK般德阀门

中线对夹蝶阀按用途和结构可以分为两大类：密封型蝶阀和非密封型蝶阀。在了解这两种蝶阀产品之前，我们需要对蝶阀的特征有一个大致了解。sjK般德阀门

蝶阀的名称来源于翼状结构的蝶板，它的运行方式就是蝶板在蝶阀阀体的圆柱形通道内，绕着其蝶板轴线或蝶板外的轴线旋转90°，完成蝶阀的启闭。中线对夹蝶阀的用途，在石油、化工、城市燃气、城市供热、水处理等一般工业中，起着切断和调节作用；同时在热电站的冷凝器及冷却水系统中也有应用。sjK般德阀门

中线对夹蝶阀的密封副可以采用橡胶、氟塑料这样的弹性材料，而软密封蝶阀也通常都是中线式的。对于弹性密封来说，密封圈可以镶嵌在蝶阀阀体通道内，也可以镶嵌在蝶板周边。当用作切断阀时，软密封中线蝶阀的密封性能可以达到FCI70-2;2006(ASME B16•104)VI级，大大优于金属密封副。但软密封中线对夹蝶阀有一个局限性，就是受到密封副材质的影响阀门不耐高温，有使用温度的限制。sjK般德阀门

密封型中线对夹蝶阀和非密封型中线对夹蝶阀：sjK般德阀门

1、密封型中线对夹蝶阀，这种蝶阀在关闭时能够保证完全密封，在管路中可以做切断用。密封圈通常采用橡胶和氟塑料。不过现在出现的偏心金属密封蝶阀和无法兰蝶阀也可以实现良好密封和双向密封。sjK般德阀门

2、非密封型中线对夹蝶阀，在关闭状态时不能保证绝对的密封，但泄漏量仍然应该符合ISO标准的B、C、D级别，或符合FCI 70-2;2006(ASME B16•104) ⅡⅢⅣⅤ级，这种蝶阀只适合在管道中做调节使用或密封要求不严的管道中使用。密封副材料通常采用的是金属。sjK般德阀门

中线对夹蝶阀的阀体形式可以为单法兰式，无法兰式或U形截面式。未来蝶阀的技术也将适应大口径，高压力，宽温度范围，使蝶阀的技术再达到更高一个水平。sjK般德阀门
