蝶阀在管道上安装图-般德阀门

本篇文章般德阀门小编为您展示蝶阀在管道上安装的图片，供您做参考。tFH般德阀门

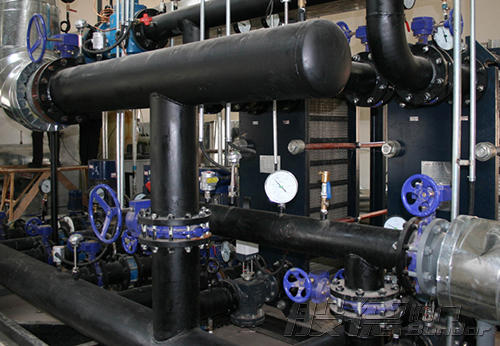

对夹蝶阀安装图 tFH般德阀门

对夹蝶阀安装图tFH般德阀门

法兰蝶阀安装图 tFH般德阀门

法兰蝶阀安装图tFH般德阀门

蝶阀在管道上安装时应注意几点tFH般德阀门

中线蝶阀可以双向使用，偏心蝶阀只能单向使用，这一点在安装时务必注意。偏心蝶阀标注在阀体上的箭头所指的方向并不是管道内介质的流动方向，而是表示当偏心蝶阀密封关闭时管道内介质的压力方向。tFH般德阀门

蝶阀可以安装在任意角度的管道上，但不宜倒装，通常可侧立式或卧式安装，以防止管道中杂质在密封面上滞留。tFH般德阀门

当偏心蝶阀的蝶板进口侧装有弯头时，会形成偏流，蝶板开闭力矩会增大，故要求蝶板与弯头间应有不小于4倍管径的距离。tFH般德阀门

蝶阀安装时应使阀门处于关闭状态，以防阀体变形。特别要防止焊接管道或法兰时焊渣掉在密封面上，以确保阀门严密性。系统作水压试验时，中线蝶阀应处于开启状态。tFH般德阀门

电动蝶阀出厂时其控制机构的开闭行程即已调好，但为防止电源接通时将电路方向搞错，用户可在第一次接通电源时先手动开启到半开位置，再开启电动开关，检查指示盘方向是否与阀门开启方向一致，如一致则为合格。tFH般德阀门

蝶阀在管道上安装图
