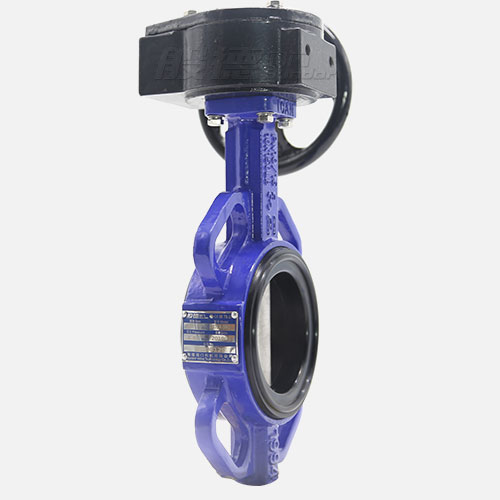

D371X蜗轮对夹蝶阀

【产品型号】: D371X-16Q

【通 径】: DN50-300

【公称压力】: PN6/10/16

【适用温度】: -20℃~120℃

【适用介质】: 清水及中性液体

【阀体材质】: QT450-10

软靠背蝶阀专利:CN201822248862.2

防飞出阀杆专利:CN201822244366.X

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 涡轮蝶阀
更新时间:2021-07-12 11:18:20

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高.

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 软靠背阀座

    无须借助专业设备,阀座可手动拆装。

  • 无销轴板连接结构

    蝶板和阀轴采用无销连接,可以完全避免因装销钉引起的泄露和腐蚀。阀轴易拆卸,便于更换阀座。

  • 强支撑密封阀轴

    阀轴由4道无油轴承支撑,3道O-ring密封,扭矩较低,密封可靠。

  • 阿克苏环氧塑粉

    阀体喷涂采用阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过;耐候性好,户内户外均可使用。

  • POF热缩膜独立包装

    DN200以下口径采用POF热缩膜膜独立包装,DN250以上采用气泡袋或缠绕膜包装,内置干燥剂,防潮、防淋、隔灰尘。

  • 304不锈钢标牌

    304标牌,激光刻标,字迹清晰,存留时间长。不锈钢铆钉固定,外观美观,连接牢靠。

产品介绍

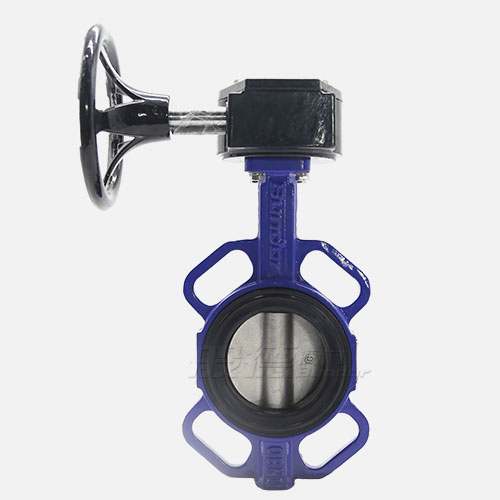

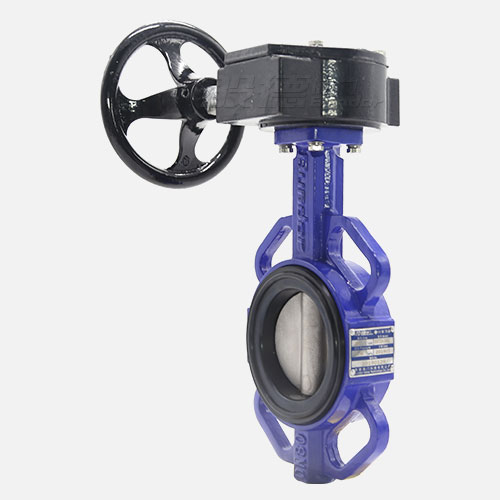

般德D371X-16Q软靠背蜗轮蝶阀,产品配置:对夹球铁软靠背体,DI板,SS420轴,EPDM阀座,IP65蜗轮。该产品主要用于市政建设、水利工程、给排水、水处理等领域。

产品参数

D371X蜗轮对夹蝶阀

D371X-16Q软靠背蜗轮蝶阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238 GB/T 12221 GB/T 13927 ISO 5211 CL150、PN6/10/16、
5/10K、Table D/E

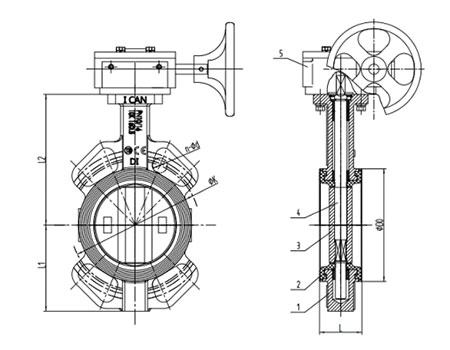

零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-蜗轮头
材质 DI EPDM CF8 420 IP65
尺寸信息 公称尺寸 L L1 L2 ΦD0 PN 10 PN 16 Class150 JIS 10K
DN NPS(英寸) ΦK n-Φd ΦK n-Φd ΦK n-Φd ΦK n-Φd
50 2" 43 75 129 86 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 82 136 101 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 99 153 121 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 110 167 144 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 125 193 171 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 145 209 200 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
200 8" 60 170 251 256 295 8-Φ22 295 12-Φ22 298.4 8-Φ22.4 290 12-Φ23
250 10" 68 213 283 311 350 12-Φ22 355 12-Φ26 361.9 12-Φ25.4 355 12-Φ25
300 12" 78 240 315 364 400 12-Φ22 410 12-Φ26 431.8 12-Φ25.4 400 16-Φ25
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

软靠背蝶阀专利 CN201822248862.2

般德阀门专利软靠背蝶阀,阀座上设置有软靠背,可以增加阀门的密封性,提高了蝶阀的稳定性。

防飞出阀杆专利 CN201822244366.X

般德阀门专利防飞出阀杆结构,能防止因流体介质的压力太大导致阀杆脱离飞出,增加阀门的安全可靠性。
