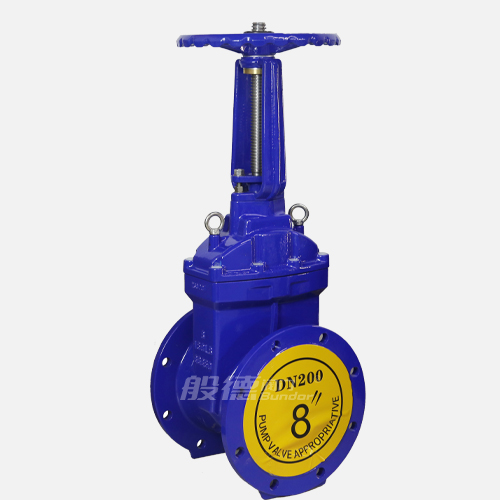

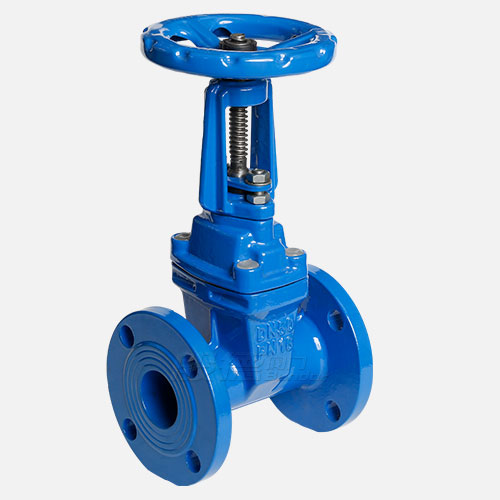

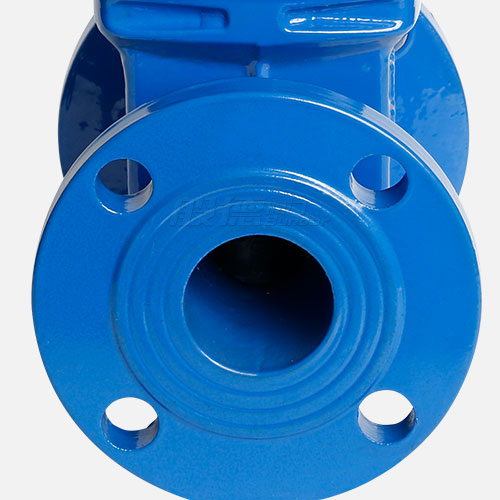

Z41X-16Q明杆软密封闸阀

【产品型号】: Z41X-150LB

【通 径】: DN50-DN600

【公称压力】: Class150

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
更新时间:2017-11-11 09:29:27

产品优点

  • 球墨铸铁精密铸造,不易拉裂、冻裂

    阀体采用球墨铸铁材料进行精密铸造,不易拉裂、冻裂;不会因运输、碰撞、安装而造成断裂等现象。

  • 特殊工艺喷涂阀体,有效防止腐蚀生锈

    阀体内外采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统。

  • 阀板由EPDM橡胶整体包覆,密封性能稳定

    阀板采用EPDM橡胶进行整体包覆,且橡胶与球墨铸铁闸板连接牢靠,不易脱落及弹性记忆佳,从而保证阀门密封性能稳定。

  • 三“O”型环密封圈设计,开关阻力小

    阀杆为2Cr13材料并采用三“O”型环密封圈设计。可减少开关时的摩擦阻力,避免介质外漏及可以不停水施工更换密封圈。

  • 黄铜材料的阀杆螺母,开关更顺畅

    阀杆螺母和定位装置采用黄铜材料,开关更顺畅,避免操作过程中出现的卡阻现象。

  • 层层质检,保证产品品质

    从毛坯到成品包装出厂每个环节层层质检。

产品介绍

Z41X明杆弹性软密封闸阀利用明杆闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装控件。 明杆弹性座封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。本类阀门在管道中一般应当水平安装。

产品参数

Z41X-16Q明杆软密封闸阀

Z41X明杆弹性软密封闸阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 连接法兰尺寸
参照标准 API 600 ASME B16.10 API 698 ASME B16.5

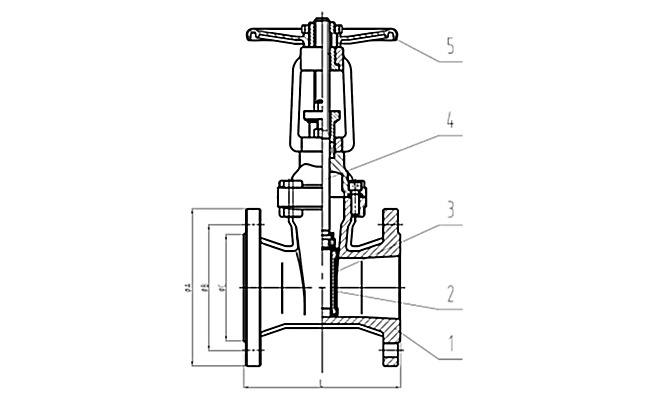

主要零部件信息 名称 1-阀体 2-阀座密封 3-阀瓣 4-阀轴 5-手轮
材质 球墨铸铁DI EPDM 球墨铸铁DI+EPDM 2Cr13 DI
尺寸信息 公称尺寸 结构长度 Class150
DN NPS(英寸) L ΦA ΦB ΦC
50 2'' 178 150 120.7 92.1
65 2  1/2'' 190 180 139.7 104.8
80 3'' 203 190 152.4 127
100 4'' 229 230 190.5 157.2
125 5'' 254 255 215.9 185.7
150 6'' 267 280 241.3 215.9
200 8'' 292 345 298.5 269.9
250 10'' 330 405 362 323.8
300 12'' 356 485 431.8 381
350 14'' 381 535 476.3 412.8
400 16'' 406 595 539.8 469.9
450 18'' 432 635 577.9 533.4
500 20'' 457 700 635 584.2
600 24'' 508 815 749.3 692.2
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
