蝶阀有法兰蝶阀和对夹式蝶阀。法兰蝶阀不用考虑配备法兰，因为阀门会自带。但是对夹蝶阀需要在采购之后再配法兰才能安装在管路上。有些客户朋友就提出了如采购对夹式蝶阀后不想再选用厂家配套的法兰，而自己按照法兰标准选择法兰的话，应该配置什么法兰的疑问。本文我们就来做个分享。TJA般德阀门

法兰种类有很多，比如板式平焊、带颈平焊、对焊法兰之类，该如何选用呢？一般的，我们按照相应的管道压力等级选用法兰就可以了，管道压力等级表里都会有。至于平焊、对焊，带颈还是不带颈，是没有特殊要求的，采用两片突面法兰来对夹，然后用较长的螺栓紧定。螺栓需要注意一下，是需要加长的。TJA般德阀门

一般应用对夹式蝶阀的管道压力等级都不会很高，选用法兰式就按照管道压力等级选取就行。法兰的压力等级与蝶阀的压力等级相配套，为避免安装时的麻烦，最好标注螺栓孔距多少，也便于厂家供货。蝶阀厚度加两片法兰厚度再加螺帽厚度，稍微留点余地就好，另外，要注意蝶阀的螺栓孔径！TJA般德阀门

对夹式蝶阀一定是使用专用法兰的，按给出的蝶阀尺寸就能配好。选择的法兰一定要和所采购蝶阀可以配套，比如法兰密封面，法兰的标准等，要看你跟蝶阀厂家签技术协议时是怎么要求蝶阀密封面的。至于法兰的连接形式：平焊、承插焊、对焊、螺纹、卡套、活套等都可以，主要看工艺要求和设计怎么要求。TJA般德阀门

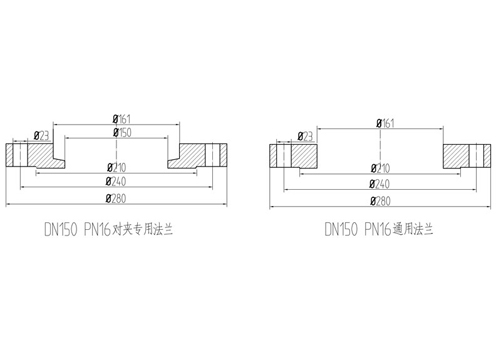

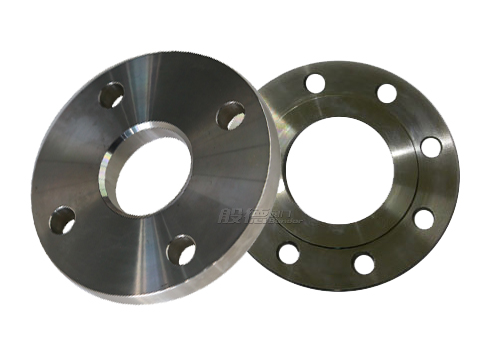

对夹式碟阀使用的法兰不是普通的平焊法兰，而是定做的对夹式蝶阀专用法兰。这是因为对夹式蝶阀有一个稍大蝶阀通径的密封面,如果用普通的平焊法兰与对夹蝶阀连接,法兰与蝶阀的密封面接触尺寸较小,会影响密封效果,造成泄漏。所以对夹式蝶阀法兰造有两个内径，对夹式蝶阀法兰外形同不带颈的承插焊法兰相似,小内径和通径差不多大，用于保证蝶阀密封效果。对夹式蝶阀专用法兰没有标准号，是按行业内的常规制作的。对夹式碟阀专用法兰的其他尺寸与普通平焊法兰相同,按法兰标准（比如JB81-94、GB9112、ASME B16.5、HG20592等）执行，且螺柱穿过法兰时保证蝶阀阀体而不与阀体干涉。同时法兰的小内径尺寸不能过小，应保证对应的蝶阀阀板能够完全打开。法兰的大内径和普通平焊法兰内径一样110mm,大内径是用于法兰与108mm的管道焊接用。全部衬胶的蝶阀选蝶式法兰也就是承插焊的平焊法兰，若是金属密封面的对夹蝶阀可以选用板式平焊法兰。TJA般德阀门

所以本文要强调的就是，对夹式蝶阀配套法兰关键在于法兰与阀门是否匹配，是否符合阀门工艺和设计要求，至于配套和管道怎么连接是次要的。TJA般德阀门
