电动蝶阀是一种多功能阀门，同时拥有止回阀、控制阀和切断阀的功能，用途广泛。电动蝶阀会配置手动控制装置，防止当电源信号异常或者停电时，蝶阀可以通过手动装置进行应急操作，保障管线系统的正常工作。
电动蝶阀安装说明
注：1、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
2、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置交装。
3、蝶阅法兰盘在安装时须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
二、电动蝶阀安装步骤

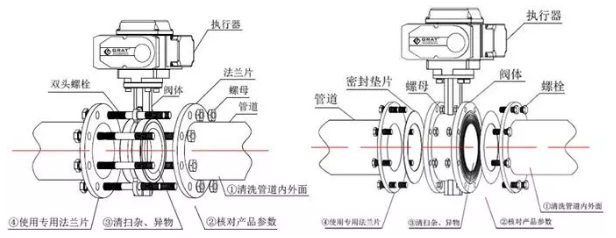

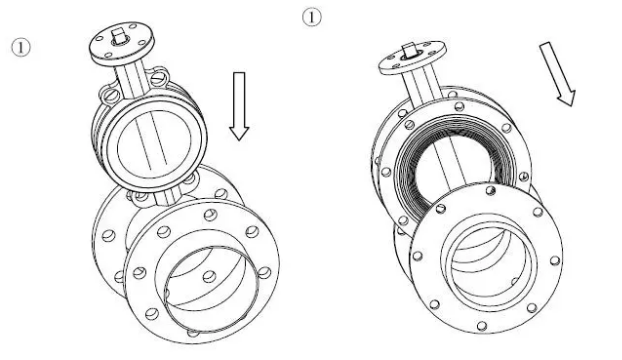

1、将阀门放置于预安装的两片法兰之间（法兰蝶阀需预两端垫片位置）；

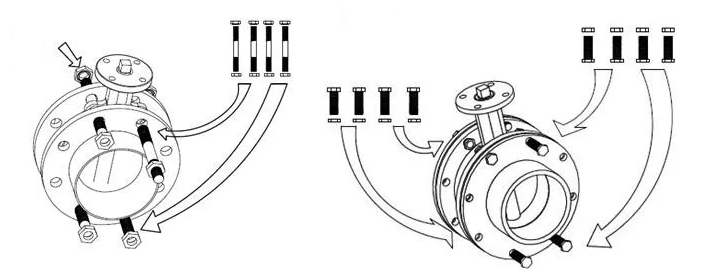

2、按图示将两端螺栓螺母分别轻轻插入两端对应的法兰孔（法兰式蝶阀需调整垫片位置），将螺母稍加拧紧以校正法兰面的平面度；

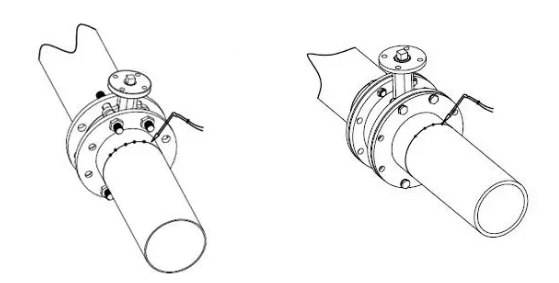

3、将法兰利用点焊固定于管道上；

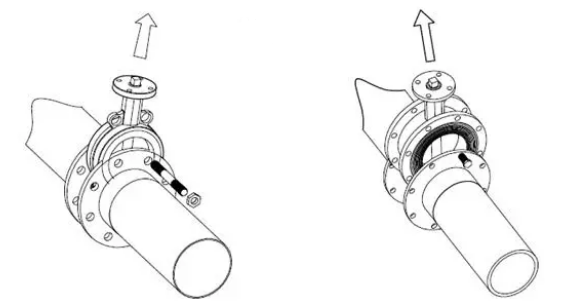

4、将阀门移出；

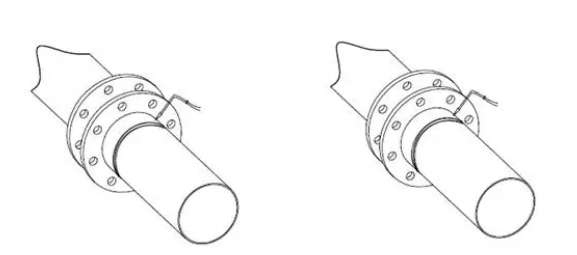

5、将法兰完全焊接固定在管道上；

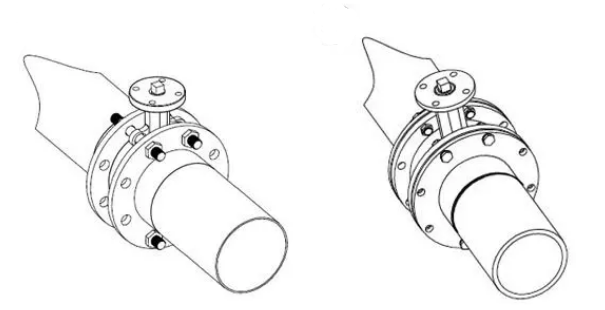

6、待焊口冷却后再安装阀门，保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证蝶板有一定的开度（法兰蝶阀需加密封垫）；校正阀门位置并将所有螺栓拧紧，注意不要拧得过紧）；将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；

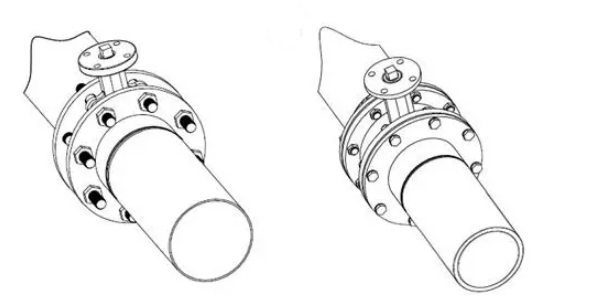

7、交叉均衡将所有螺母拧紧；
8、再次确认阀门能自由开闭，注意：确认蝶板没有碰到管道。
注：电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在接通电源前，要先手动启开到一半（50%）位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。
电动蝶阀原理
电动蝶阀的控制原理是根据电源信号来控制和主导阀门的开启和关闭动作，工作电源通常有：AC220V，AC380V，DC24V，输入信号有4~20mA 0~10v等弱电信号。
电动蝶阀的工作原理：通过电力提供动力，电动装置驱动阀杆运动，阀杆又带动连接的蝶板产生90°回转，来实现阀门的开启和关闭，从而实现对管路中流动介质的调节和控制。
当电源接通的时候，输入电压是220V，电源能自己进行开关量调节，有内置伺服模块，输入控制信号和单向电源就可以控制整个系统的运转。也可接收工业自动化控制系统的4~20mA或其它信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。
