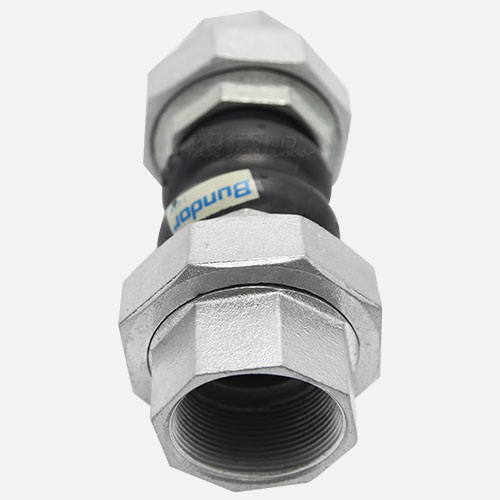

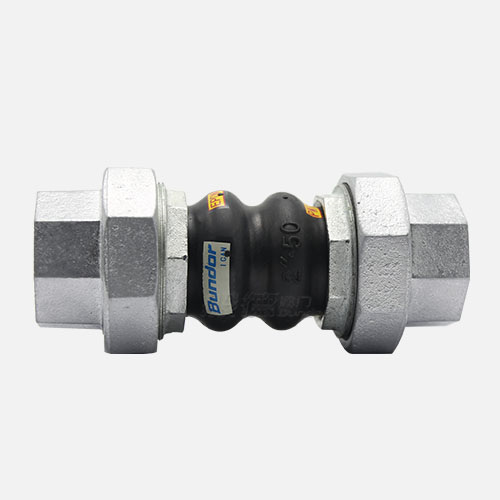

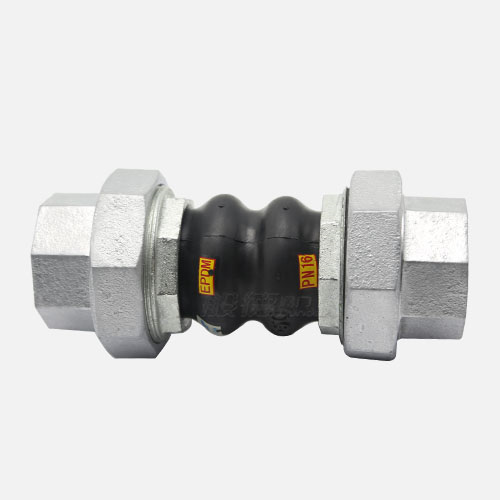

JGD-B型丝扣连接橡胶接头

【产品型号】: JGD-B型丝扣橡胶接头

【通径】: DN20-65

【公称压力】: 1.0/1.6MPa

【适用温度】: -15℃~115℃

【适用介质】: 空气、压缩空气、水、海水、热水、油、酸、碱等

【阀体材质】: 天然胶、丁腈胶、三元乙丙胶

应用领域：

市政建设水处理给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 接头类

更新时间：2018-07-13 17:19:18

产品介绍

产品优点

降低噪音

减少震动、降低噪音。
高气密性

高弹性、高气密性，耐介质性和耐气候性。
伸缩性好

伸缩性好，使用方便。

产品介绍

JGD-B型丝扣连接橡胶接头由内层、增强层，外胶层复合模型硫化成型的橡胶双球和金属平行活接头组成。产品耐压高，弹力足，位移变形量大，减震又降噪，丝扣连接又称螺纹连接，它是通过内外螺纹把管道与管道、管道与阀门连接起来的一种管道配件。这种连接主要用于钢管、铜管和高压的连接，焊接钢管的螺纹日前大部分采用套螺纹机操作，而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加下。该产品可广泛用于宾馆、工厂、住宅区的水暖管道系统以及循环管系统，卫生管道、化学防腐和冷冻管道等。

产品参数

相关产品

技术条件

工作压力Mpa（kgf/cm2）	1.0（10）	偏转角度	（a1+a2）45°
爆破压力Mpa（kgf/cm2）	3.0（30）	真空度Kpa（mm/Hg）Vacuum	53.3（400）
适用温度℃	-15℃+115℃特殊可达-30℃~+250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱等

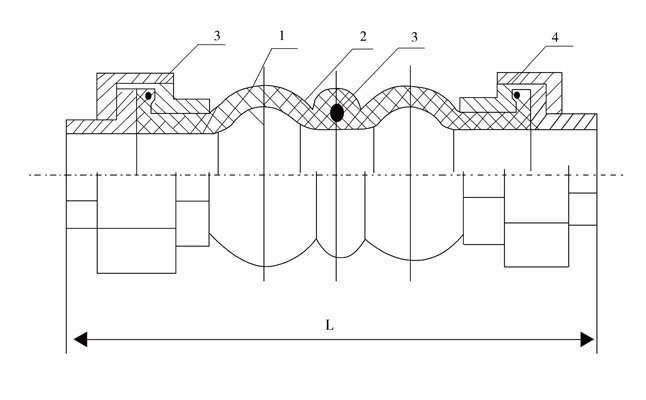

主要尺寸信息

公称通径DN		长度(mm)	轴向位移(mm)		横向位移
毫米mm	英寸	长度(mm)	伸长	压缩	(mm)
20	0.75	180	5-6	22	22
25	1	180	5-6	22	22
32	1.25	200	5-6	22	22
40	1.5	210	5-6	22	22
50	2	220	5-6	22	22
65	2.5	245	5-6	22	22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
