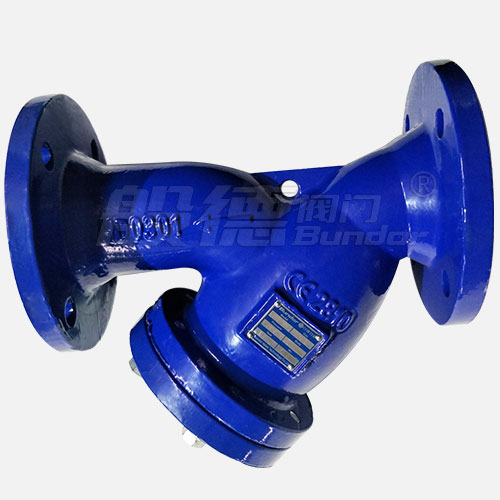

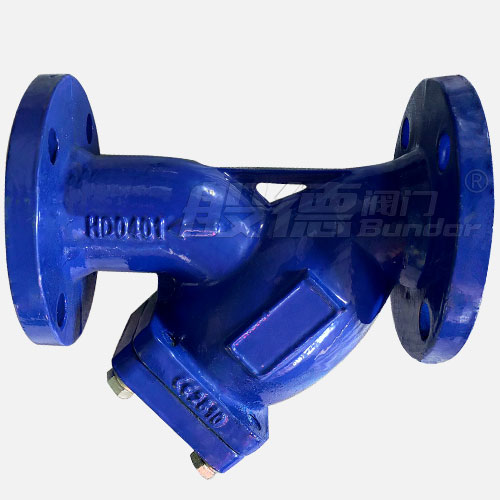

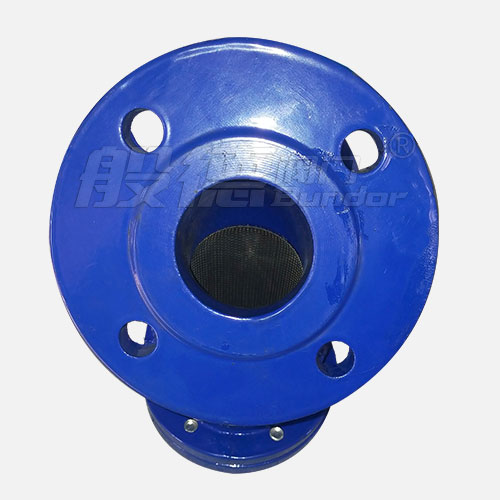

美标Y型过滤器GL41H-150LB

【产品型号】: GL41H-150LB

【通 径】: DN15-DN600

【公称压力】: 150LB

【适用温度】: -10~200°C

【适用介质】: 水、油品等

【阀体材质】: 球墨铸铁DI

咨询热线:

13821179269(微信同号)
更新时间:2022-01-05 15:04:08

产品优点

  • QT450-10材质阀体和阀盖

    阀体和阀盖采用QT450-10材料、球化率3级以上、保化验,机械性能完全达标 。

  • 304不锈钢滤网,可定制

    滤网采用304钢板冲孔、卷制、点焊,滤网目数可根据客户要求定制,DN200及以上口径具有加强筋结构设计,滤网强度高,具有耐冲刷、耐腐蚀特性。

  • 石墨材质密封垫

    中口密封垫采用石墨材质,耐高温,使用寿命长。

  • 流线型设计,流阻低

    过滤器采用全通经形式,流线型设计,降低过滤器的流体阻力系数。滤网直径和长度尺寸加大,增大了滤网的有效过滤面积,降低压力损失。

  • 中腔加大,减小压力损失

    中腔加大,滤网与阀体内壁间的环流面积大于流道面积的一半,有效提高了滤网后部网孔的利用率,减小压力损失。

  • 排污孔位置设计使排污更彻底

    排污孔位置设计在阀盖低端使排污更彻底,同时加大了排污孔尺寸,提高了排污效率。

  • 阀体内外采用粉沫环氧树脂静电涂装

    阀体内外采用粉沫环氧树脂静电涂装,在附着力提高的同时有效防止阀体与介质接触造成的腐蚀与生锈,提升产品使用寿命1.5倍、喷涂厚度250um以上。

产品介绍

Y型过滤器一般在减压阀、泄压阀、定水位阀等设备的进口端安装,用来清除介质中的杂质,以保护阀门及设备的正常使用。该产品的优点结构先进,阻力小,排污方便。广泛用于石油化工、水利、排污等行业以及一般工业中。般德美标Y型过滤器GL41H-150LB产品配置:法兰连接,阀体全通径球墨铸铁DI,滤网304,端盖球墨铸铁DI。

产品参数

美标Y型过滤器GL41H-150LB

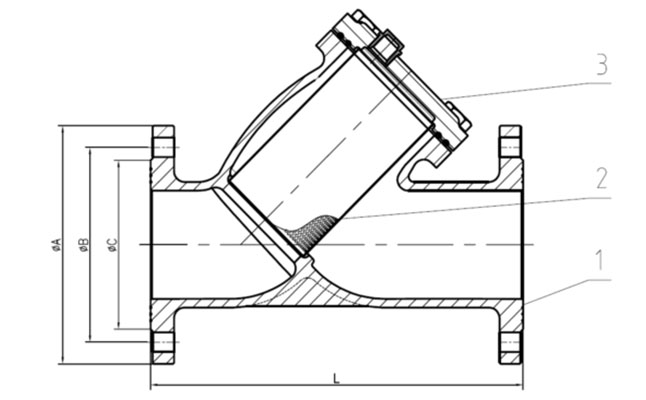

执行标准 设计及制造 试压标准 法兰尺寸
参照标准 GB/T 14382 GB/T 14382 ASME B16.5
公称尺寸 L 150LB
DN NPS(英寸) ΦA ΦB ΦC n-d
15 1/2'' 130 90 60.3 35 4-16
20 3/4'' 150 100 69.9 43 4-16
25 1'' 160 110 79.4 51 4-16
32 1  1/4'' 180 115 88.9 64 4-16
40 1  1/2'' 200 125 98.4 73 4-16
50 2'' 225.4 150 120.7 92 4-19
65 2  1/2'' 273 180 139.7 105 4-19
80 3'' 292 190 152.4 127 4-19
100 4'' 352 230 190.5 157 8-19
125 5'' 416 255 216 186 8-22
150 6'' 470 280 241.3 216 8-22
200 8'' 543 345 298.5 270 8-22
250 10'' 660.4 405 362 324 12-25
300 12'' 762 485 431.8 381 12-25
350 14'' 980 535 476.3 413 12-29
400 16'' 1100 595 539.8 470 16-29
450 18'' 1200 635 577.9 533 16-32
500 20'' 1250 700 635 584 20-32
600 24'' 1450 815 749.3 692 20-35
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
