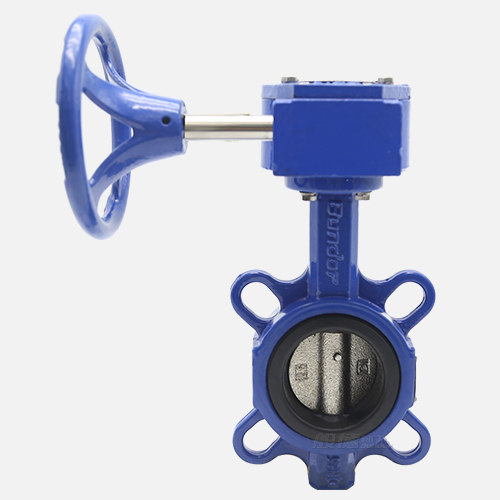

DN65涡轮蝶阀

【产品型号】: D371X-6/10/16Q

【通径】: DN65

【公称压力】: PN6/10/16

【适用温度】: -20～120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水水利工程

新型蝶阀阀体专利：CN201520267217.9

蝶阀外观专利：CN201830771212.9

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 涡轮蝶阀

更新时间：2021-07-12 11:19:00

产品介绍

可提供试压报告

所有般德的产品，均可提供出厂试压报告。

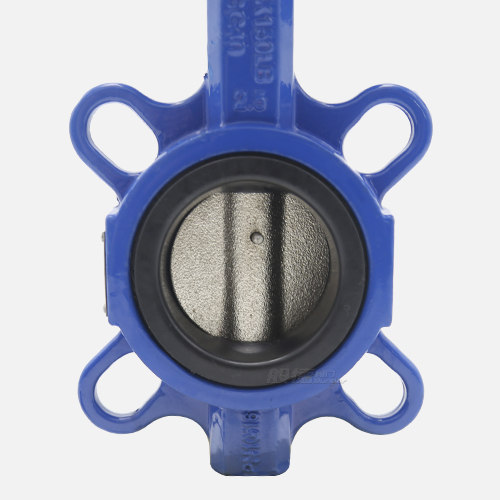

球墨铸铁实心阀体

QT450-10球铁阀体、球化率3 级，抗拉强度450Mpa，延展率10%以上。相同厚度情况下，抗拉强度是灰铁体的2倍，可适用的工作压力更高。
高弹性阀座橡胶

阀座橡胶含胶率50%，经仿真启闭实验1万次以上，无泄漏。
轴向密封无泄漏

阀轴由4道无油轴承支撑，3道O-ring密封，扭矩较小，密封可靠。
阿克苏环氧塑粉

阀体喷涂采用阿克苏的环氧树脂塑粉，附着力强，划格法0-1级通过；冲击强度高，50kg•cm正冲通过；耐候性好，户内户外均可使用。
POF热缩膜独立包装

DN200以下口径采用POF热缩膜膜独立包装，DN250以上采用气泡袋或缠绕膜包装，内置干燥剂，防潮、防淋、隔灰尘。
304不锈钢标牌

304标牌，激光刻标，字迹清晰，存留时间长。不锈钢铆钉固定，外观美观，连接牢靠。
产品可追溯

每一台般德产品都有专属的ID编号。

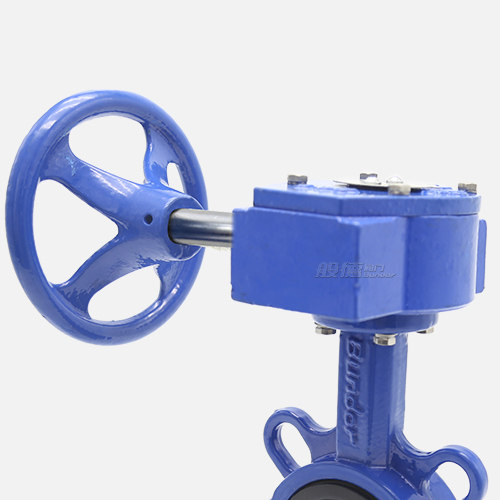

般德阀门D371X-16Q-DN65涡轮蝶阀，结构简单，性能优良，90°回转开关轻松，相对于手柄蝶阀，开关更省力，更适合在工业领域中使用，密封可靠，使用寿命长，在水厂、电厂、钢厂、造纸、化工等领域都有广泛的使用，调节和截止介质的流通。

对夹涡轮蝶阀参数信息

执行标准	名称	设计及制造		结构长度		试压标准			上法兰尺寸				侧法兰尺寸
执行标准	参照标准	GB/T 12238-2008		GB/T 12221-2008		GB/T 13927-2008			ISO 5211				CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
零部件信息	名称	1-阀体	2-阀座	3-蝶板	4-阀轴	5-圆锥销	6-衬套	7-O型圈	8-涡轮头		9-六角螺栓		10-弹簧垫片		11-平垫
零部件信息	材质	DI	EPDM	DI镀镍	SS420	SS416	高分子复合材料	NBR	HT200		SS304		SS304		SS304

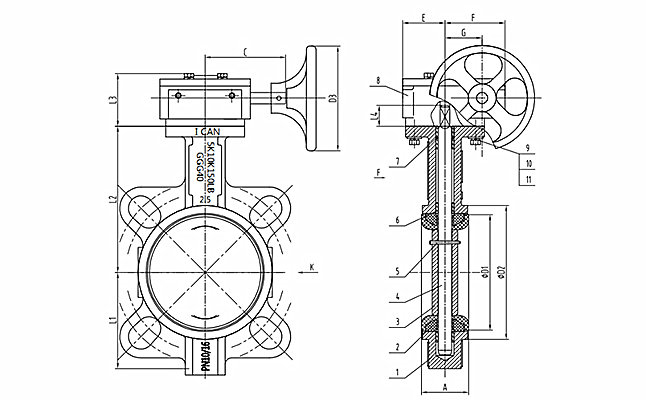

尺寸信息	DN		A	D1	D2	L1	L2	L3	L4	B	C	E	F	G	φD3	上法兰
	2″	DN50	43	73.3	92.3	75	129	59	24	9	110	45	67	44	136	F05
	2.5″	DN65	46	86	107	82	136	59	24	9	110	45	67	44	136	F05
	3″	DN80	46	100.9	122	99	153	59	24	9	110	45	67	44	136	F05
	4″	DN100	52	132	153	110	167	59	24	11	110	45	67	44	136	F07
	5″	DN125	56	156	179	125	193	59	24	14	110	45	67	44	136	F07
	6″	DN150	56	185.4	208.4	145	209	59	24	14	110	45	67	44	136	F07
	8″	DN200	60	235.2	262.3	170	251	75	30	17	172	61	85	53	277	F10
	10″	DN250	68	289.4	316.3	213	283	75	30	22	172	61	85	53	277	F10
	12″	DN300	78	341.2	372	240	315	82	30	22	165	78	109	79	277	F10

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
