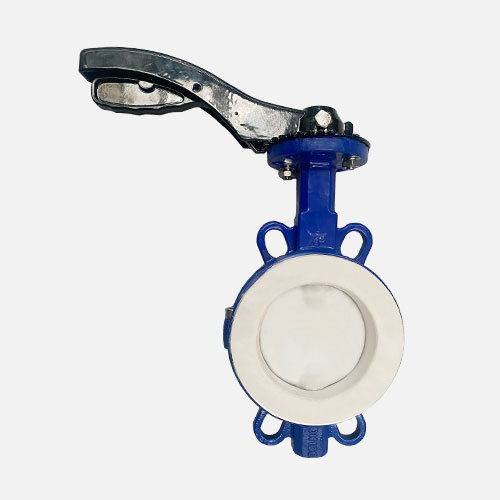

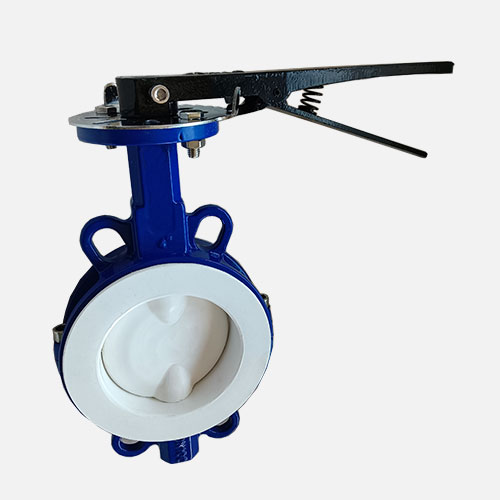

手柄衬氟对夹蝶阀D71F46-16C

【产品型号】: D71F46-16C

【通径】: DN50-DN150

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～150℃

【适用介质】: 腐蚀性介质

【阀体材质】: 铸钢/不锈钢

应用领域：

市政建设化工水处理石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2023-11-04 09:44:48

产品介绍

产品优点

阀体

阀体为精密铸造阀体，材质WCB达标、外观精细，每批铸件都有炉号标志，方便生产跟踪 ,保材质检验；
阀座

阀座采用整体模压成型后再机加工成型、确保精度，保证了密封性；
密封副

密封副为FEP/FEP或其它材料组合，摩擦系数小，启闭力矩低；
填料

填料采用PTFE材质，密封性能好，维修更换方便；
一体结构

蝶板与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
弹性密封

四级（蝶板圆周、轴头端面、阀轴径向、阀座）加载弹性密封，保证了阀门内、外的零泄露；
环氧树脂静电喷涂

阀体采用环氧树脂静电喷涂，喷涂厚度达到250μm。

产品介绍

衬氟蝶阀是采用氟塑料衬里层的蝶阀，阀体内和阀板上衬聚四氟，使介质和阀体阀板隔离，达到防腐的效果，具有极高的化学稳定性，适用于强腐蚀性化学介质；衬氟蝶阀可配电动、气动执行器，可实现智能型（调节型）和开关型。具有功能强、体积小、重量轻，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

产品参数

相关产品

其他可选配置	名称	阀体	里衬密封	蝶板	驱动
其他可选配置	材质及说明	WCB/CF8/ CF8M/CF3M	FEP/PFA/PTFE	WCB/CF8/ CF8M/CF3M	手柄/蜗轮/电动/气动

名称	设计及制造	结构长度	试压标准	法兰标准
参照标准	GB/T 12238 API609	GB/T 12221 API609	GB/T 13927 API598	HG/T 20592 ASME B16.5 ASME B16.47-A

名称	阀体	阀板	阀杆	手柄
材质及说明	WCB+F46/PFA/PTFE	WCB+F46/PFA/PTFE	2Cr13	DI/304/铝合金

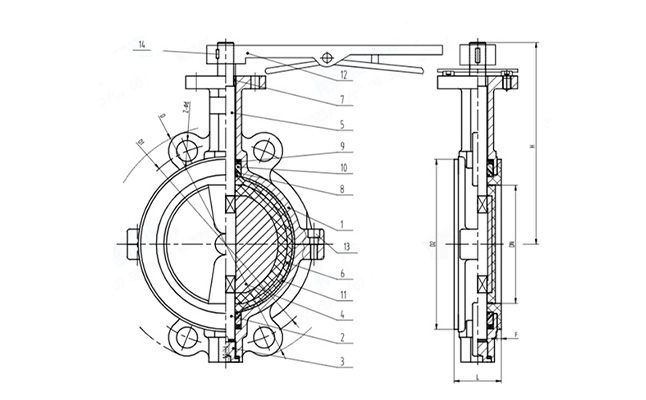

SIZE			PN10/16		150LB
DN	NPS	L	ΦD1	n-Φd	ΦD1	n-Φd
50	2''	43	125	4-18	120.7	4-19
65	2 1/2''	46	145	8-18	139.7	4-19
80	3''	46	160	8-18	152.4	4-19
100	4''	52	180	8-18	190.5	8-19
125	5''	56	210	8-18	215.9	8-23
150	6''	56	240	8-22	241.3	8-23

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
