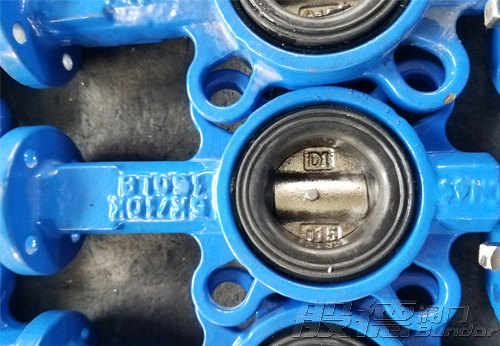

中线对夹式蝶阀可以分为无销蝶阀和有销蝶阀两种，它们的主要区别在于是否用销子固定阀板与阀杆。有销蝶阀和无销蝶阀对应不同工况需要，更多的也在于用户需求。因为无销蝶阀工艺比有效复杂，蝶板表面没有销钉眼，它的价格也会贵有效蝶阀一点。而且相对来说，它不会出现点腐蚀和点渗漏现象。现在就来看看中线对夹式蝶阀的无销结构：
中线对夹式蝶阀双半轴结构
双半轴是中线对夹蝶阀的一种结构表现，也叫方轴。与之相对应的是通轴。双半轴就是蝶阀阀板上下各有一个轴，上轴跟阀杆做成一体起传动作用，下轴为圆轴，起到阀板定位的作用。由于上轴、阀杆和阀板连接通常是通过四方轴——四方孔，也有六方的连接、所以，阀板的加工通常是通过冲床、插床或者电火花来加工，加工效率较低。并且下轴还需要通过阀体底部通孔才能安装之后还需要在底部加上垫片和挡圈才能固定下轴对阀体的加工和装配也增加了难度。所以现在只有大规格才采用这种结构。
中线对夹式蝶阀的大小头轴结构
这种中线对夹式蝶阀的阀杆是一个通过阀板的扁轴，在最下端缩径到比阀板扁孔还要小的尺寸来通过阀板，并且利用阀体底部定位，以保证阀板的同轴度和对称度。阀板通孔的加工只需要单侧进刀同轴度很高。并且阀体底部没有通孔也避免了阀体的外漏造成对外界的污染。但是由于阀杆和阀体有变径，加工成本适当增加，阀座上下孔也不是等径的，在装配过程中也容易造成错误。
中线对夹式蝶阀的等径扁轴
这种中线对夹式蝶阀的结构是在大小头轴结构上演变而来的，阀杆是一个等径的轴在底部加工成双D型和阀板形成紧密配合保证阀板的传动，阀板同样是扁孔，但 是扁孔的方向旋转了一个90°，这样就可以保证阀门在关闭点或者接近关闭点时，阀杆是圆面接触阀体衬套，来保证阀板的对称度和同轴度，既避免了阀杆弯曲变形又可以使阀门关闭严密。由于阀体阀座都是双向相同尺寸，加工和组装的时候可以大大提高效率。这种结构简单实用，有着加工高效、装配快捷、配合紧密、节约经济等特点。
