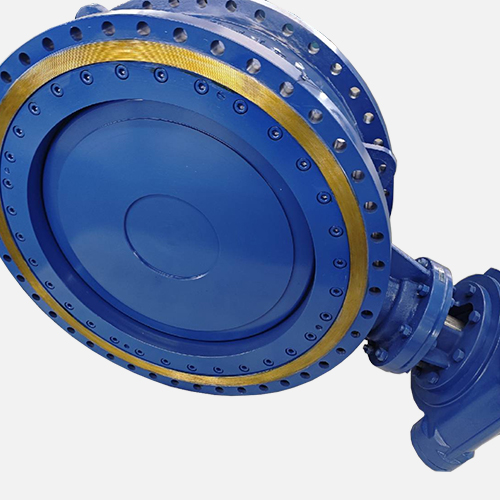

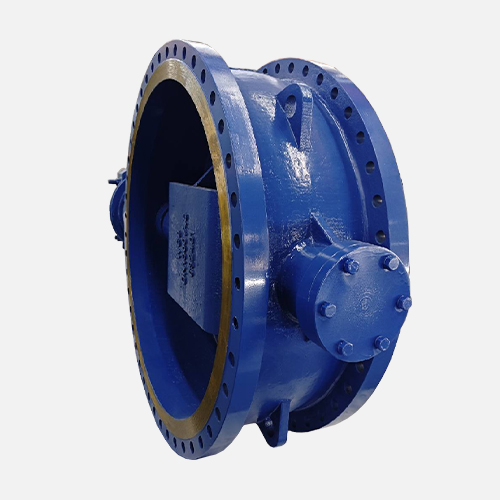

DQ342H-16C旋球阀/球面蝶阀

【产品型号】: DQ342H-16C

【通 径】: DN50-DN2000

【公称压力】: DN50-DN2000

【适用温度】: -20℃~350℃

【适用介质】: 水、油、汽等

【阀体材质】: 铸钢/不锈钢

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2024-05-14 16:48:23

产品优点

  • 外观精细

    精密铸造阀体,二次抛丸处理、外观精细,材质达标

  • 内件精密

    内件数控精密设备加工,保证精度

  • 双向密封

    双向密封零泄漏

  • 阀板耐磨

    阀板堆焊硬质合金,增强耐磨性

  • 阀座可选

    阀座可以根据工况选择四氟软密封或金属硬密封

  • 粉沫涂装

    阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈

  • 双层检测

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

旋球阀同时兼具蝶阀、半球阀、闸阀和截止阀的功能和优点,又有自身完全与众不同的强大功能和优点。能自动对正中心,并能自动越程补偿磨损。关闭时充分利用旋球阀内介质的能量,自动加以极高密封比压,使高硬密封副达到可靠的零泄漏。瞬间关闭、瞬间打开密封副间无摩擦。旋球阀其主体结构类似蝶阀,具有蝶阀的结构短、体积小的特点,因而可制造特大口径、超大口径的阀门。

产品参数

DQ342H-16C旋球阀/球面蝶阀
其他可选配置 名称 阀体 阀座密封 阀板 阀杆 驱动
材质及说明 WCB/CF3M/CF8/ CF8M 13Cr/镍合金/司太立合金/PTFE WCB/CF3M/CF8/CF8M 2Cr13/304/316/316L 手动/蜗轮/气动/电动
名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 JB/T 14317 GB/T 12221 GB/T 13927 GB/T 9113

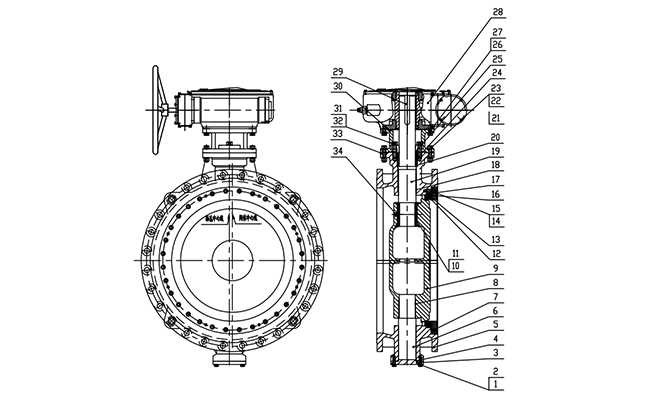

DN NPS L ΦD ΦD1 ΦD2 n-Φd
50 2'' 108 165 125 102 4-18
65 2  1/2'' 112 185 145 122 4-18
80 3'' 114 200 160 138 8-18
100 4'' 127 220 180 158 8-18
125 5'' 140 250 210 188 8-18
150 6'' 140 285 240 212 8-22
200 8'' 152 340 295 268 12-22
250 10'' 165 405 355 320 12-26
300 12'' 178 460 410 378 12-26
350 14'' 190 520 470 438 16-26
400 16'' 216 580 525 490 16-30
450 18'' 222 640 585 550 20-30
500 20'' 229 715 650 610 20-33
600 24'' 267 840 770 725 20-36
700 28'' 292 910 840 795 24-36
800 32'' 318 1025 950 900 24-39
900 36'' 330 1125 1050 1000 28-39
1000 40'' 410 1255 1170 1115 28-42
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
