凸耳蝶阀的设计和用途分析
发布时间：2025-04-22 16:00:08

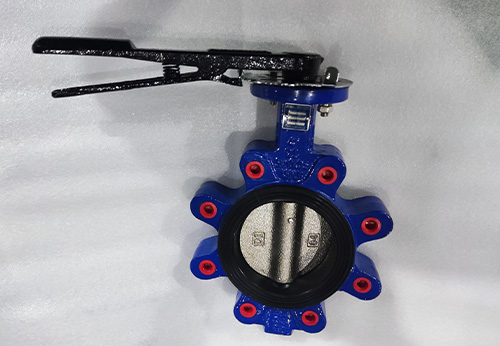

凸耳蝶阀是一种结构紧凑、适用性广的工业阀门，广泛应用于流体控制系统。其名称源于阀体两侧突出的“凸耳”结构设计，这些凸耳带有螺栓孔，可与管道法兰直接连接，省去传统法兰阀的独立法兰组件，从而简化安装流程并降低系统成本。
设计特点分析
1. 结构设计：核心组件包括阀体、蝶板、阀杆及密封圈。蝶板呈圆盘状，通过阀杆90°旋转实现启闭控制。
2. 连接方式：凸耳设计采用螺栓贯穿式连接，将阀体直接夹装在管道法兰之间，节省安装空间。相比对夹式蝶阀，凸耳结构提供额外支撑点，增强阀门稳定性，尤其适用于震动或压力波动较大的工况。
3. 密封技术：软密封（如EPDM、PTFE）用于中低压常温环境，金属硬密封（不锈钢+石墨）则适应高温高压介质。部分型号采用多层次密封结构，提升泄漏防护等级。
4. 驱动方式：支持手动、气动、电动或液动执行机构，满足自动化控制需求。
用途与优势
应用领域：主要应用于水处理、暖通空调、消防系统、食品医药等行业的液体或气体管路，尤其适合大管径（DN50DN1200）、中低压（PN10PN16）场景。例如市政供水管网中的流量调节及隔离控制。
性能优势：启闭速度快（旋转90°即可全开/关），流阻系数低（全开时仅为闸阀的1/3），维护便捷（可在线更换阀座）。凸耳结构便于阀门拆卸检修，减少停工时间。
经济性：重量轻、造价低，相比闸阀或球阀可节约30%以上成本，适合预算敏感项目。
局限性
不适用于严苛工况（如超高压、强磨损介质或极度温度变化），且节流调节精度逊于截止阀。选型时需综合考虑介质特性、压力等级及温度范围，确保密封材料与工况匹配。
