D71F凸耳衬四氟蝶阀

【产品型号】: D71F-16Q

【通径】: DN50-DN250

【公称压力】: PN1.6MPa

【适用温度】: -20-150℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2019-04-29 15:18:50

产品介绍

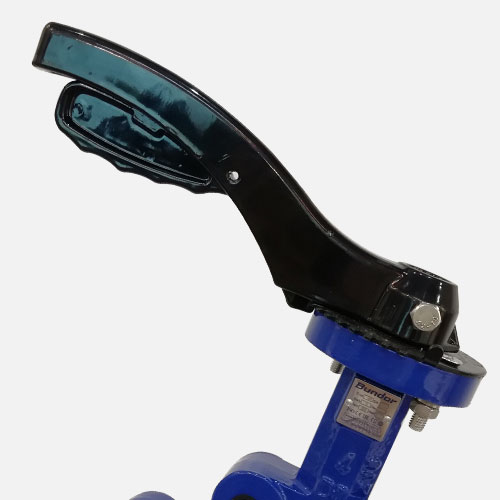

加厚铝手柄，美观又耐用

手柄采用加厚铝手柄设计，既保证美观又保证耐用。

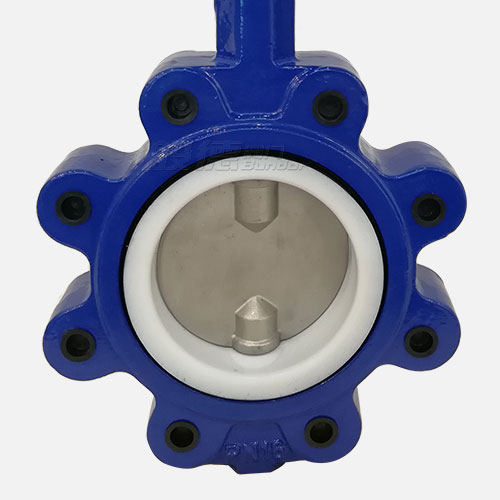

阀体阀板使用QT450-10材料，性能强

阀体阀板均使用QT450-10材料、球化率3级以上、抗拉强度450Mpa，延展率大于10%，不易拉裂、冻裂。
实心体阀体，更稳定

阀体为实心体，同等口径重量重于其他厂家。
特殊工艺喷涂阀体

阀体外表采用静电粉末热喷喷涂工艺，更加环保、耐候性更高，保证阀体36个月不变色。
每台产品热缩膜独立包装，隔灰又防潮

每台般德产品均采用热缩膜独立包装，并内置干燥剂，隔离空气灰尘、利于存放，避免受潮引起的产品锈蚀。
产品拥有独立身份标识，保证可追溯

每一台般德产品从配件到成品都有其独立的二维码标识，保证产品可追溯。
智能设备试压检测，保证产品合格出厂

每件产品由般德智能检测设备试压检测，并自动生成检验报告，每份数据和报告保存5年，保证出厂合格率。
两年内坏一个赔两个

般德品牌产品国内外共有太平洋保险1000万保额的品质承保（保单号：ATIJ04007120Q000006E），承保范围29类，共1000余种产品，质保2年，两年内坏一个赔两个。

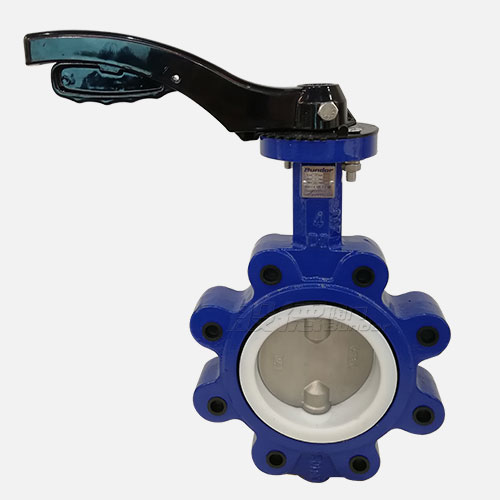

般德D71F铝手柄凸耳衬四氟蝶阀产品配置：凸耳对夹，DI体，SS304米洛奇板，SS410轴，PTFE阀座，铝手柄；该产品主要用于化工、市政建设、水利工程、电力、石油、给排水、水处理等领域。

执行标准	名称	设计及制造	结构长度	试压标准		上法兰尺寸	侧法兰尺寸
执行标准	参照标准	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008		ISO 5211	CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
主要零部件信息	名称	阀体	阀座	蝶板		阀轴	驱动
主要零部件信息	材质及说明	DI	PTFE	304米洛奇		304	铝手柄
尺寸信息	公称尺寸		外形尺寸			结构长度	PN16		Class150
	DN	NPS（英寸）	H1	H2	H3	L	ΦA	N-M	ΦA	N-M
	DN50	2"	80	169	32	43	125	4-M16	120.7	4-5/8"
	DN65	2.5"	89	176	32	46	145	4-M16	139.7	4-5/8"
	DN80	3"	95	183	32	46	160	8-M16	152.4	4-5/8"
	DN100	4"	114	201	32	52	180	8-M16	190.5	8-5/8"
	DN125	5"	127	214	32	56	210	8-M16	215.9	8-3/4"
	DN150	6"	139	229	32	56	240	8-M20	241.3	8-3/4"
	DN200	8"	175	257	45	60	295	12-M20	298.5	8-3/4"
	DN250	10"	203	280	45	68	355	12-M24	362	12-7/8"

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
