锅炉供热阀门系统简介
锅炉供热简介
为了保证管道的正常运行,及时地排除管道内的凝结水,蒸汽管道应设置疏水和启动排水装置。蒸汽管道的疏水装置,蒸汽管道正常运行时,由于在输送过程中沿途不断散热(热损耗),蒸汽将产生凝结水。蒸汽干管内的凝结水通过疏水器引至凝结水干管;然后沿其干管送回到锅炉房的凝结水箱。
蒸汽在主管中的流速比在设备中快很多,有时甚至超过30m/s。此时如果管道中有冷凝水积存,就会被蒸汽快速带起形成水锤,撞击管道壁和阀门,造成设备损坏甚至人身伤害。

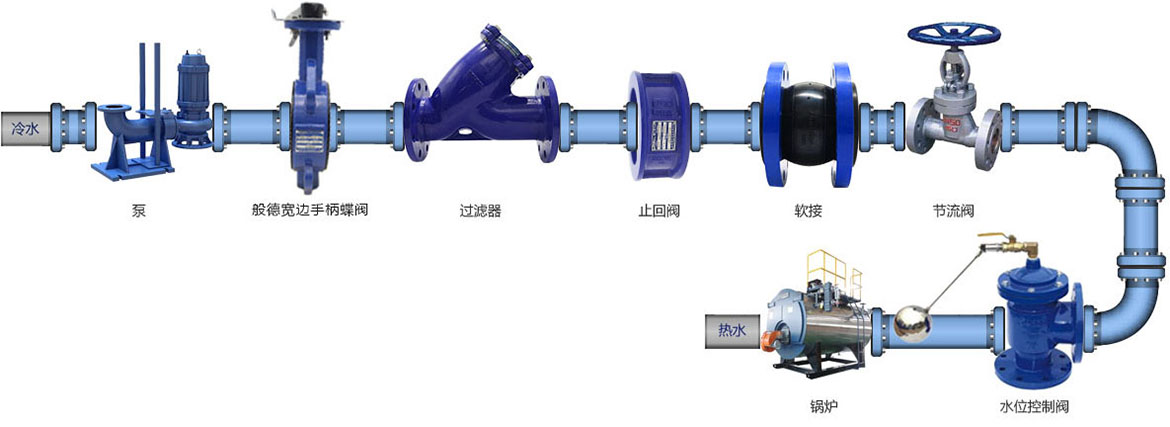

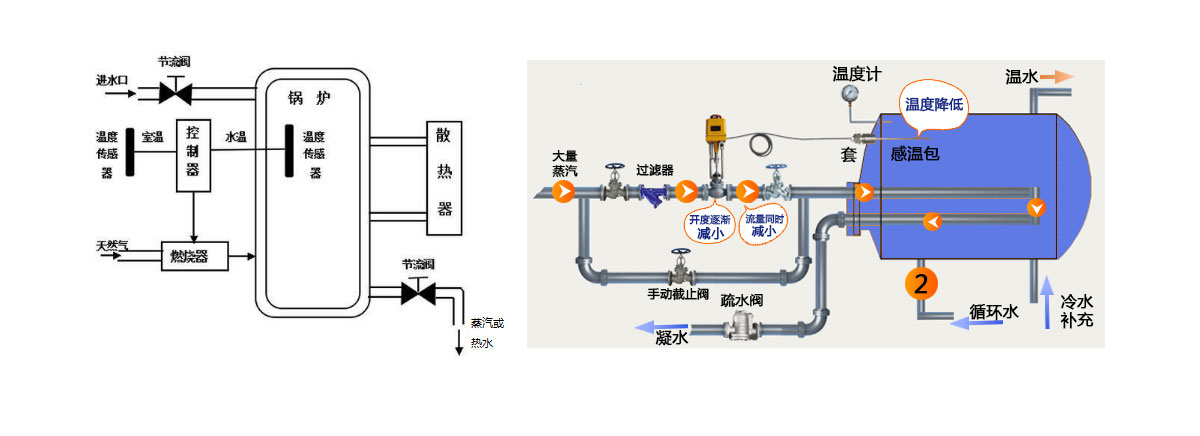

锅炉供热流程图

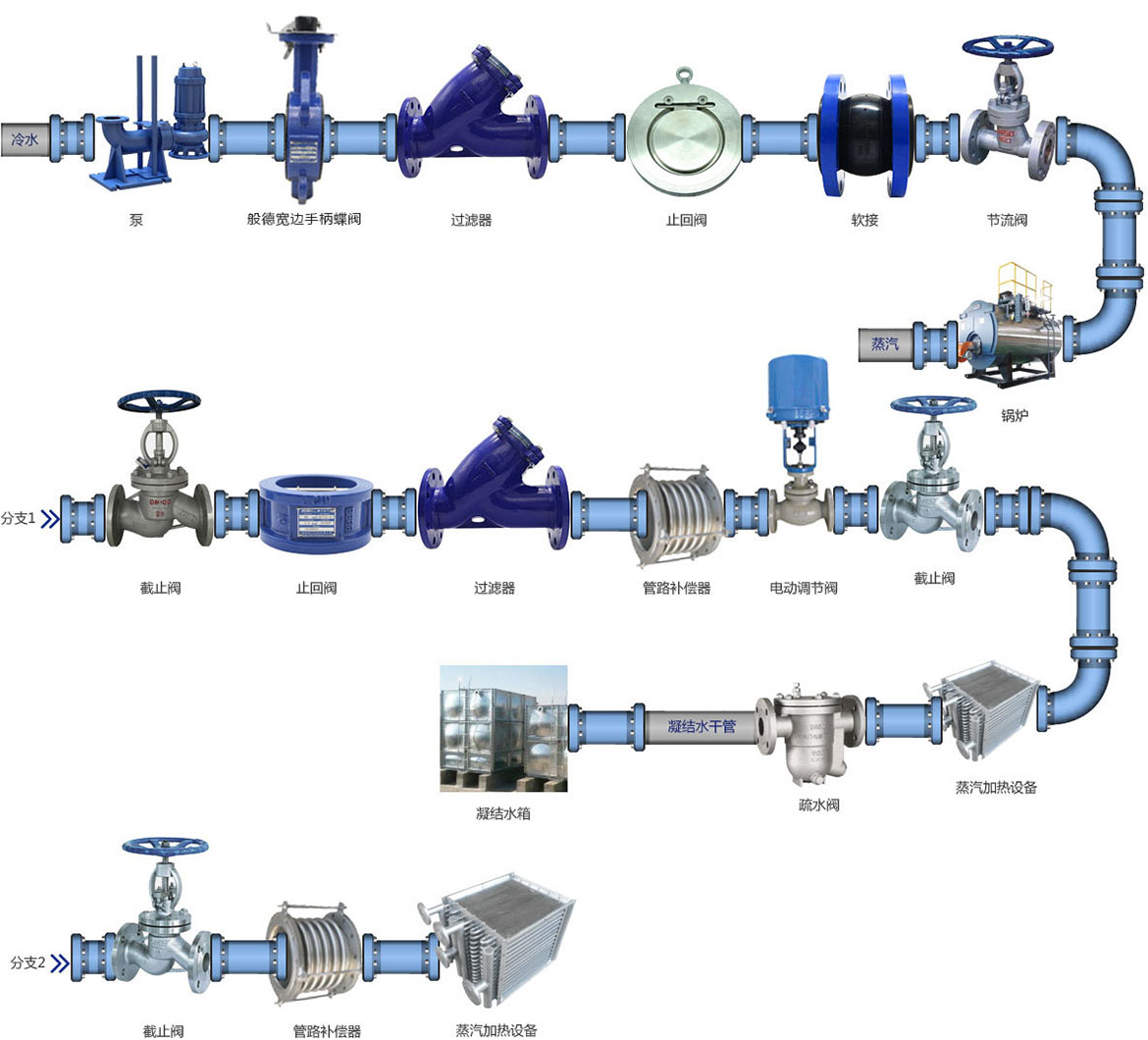

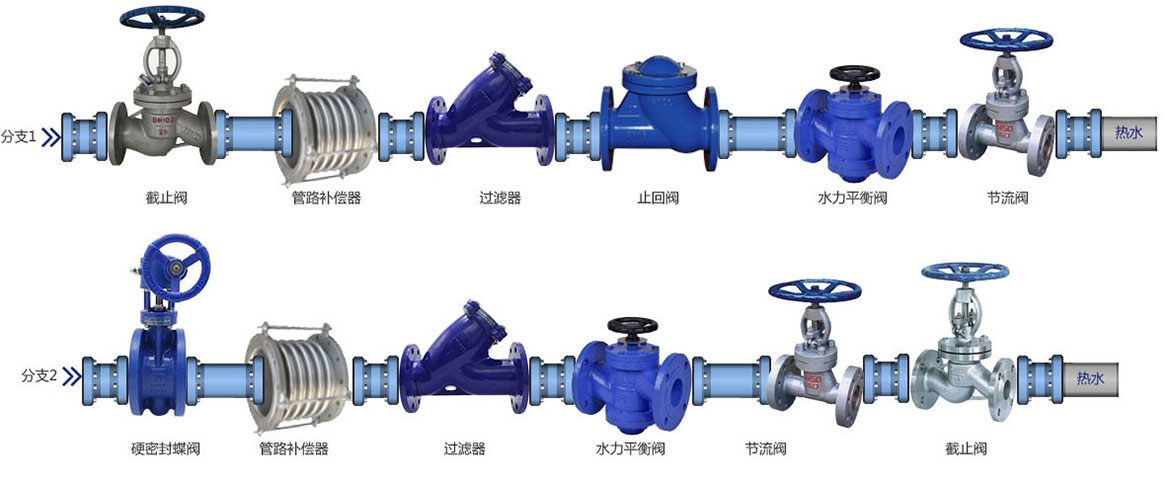

锅炉供热阀门分布顺序图
序号 | 名称 | 公称尺寸及公称压力 | 配置 | 单位 |
---|---|---|---|---|
1 | 软密封闸阀 | DN200 PN16 | DI体、DI闸板 | N个 |
2 | 管路补偿器 | DN200 PN16 | 304体、304法兰 | N个 |

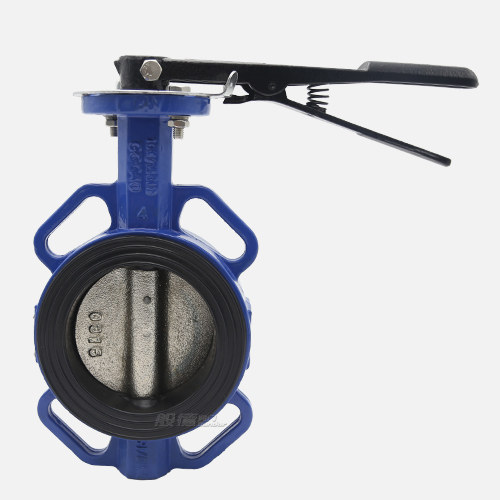

3 | 软密封对夹蝶阀 | DN200 PN16 | DI体、DI板、EPDM阀座 | N个 |

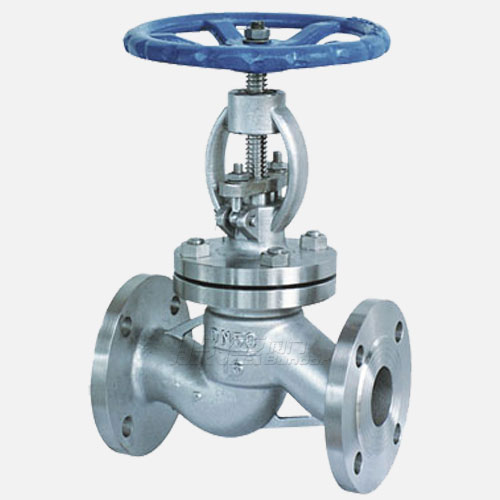

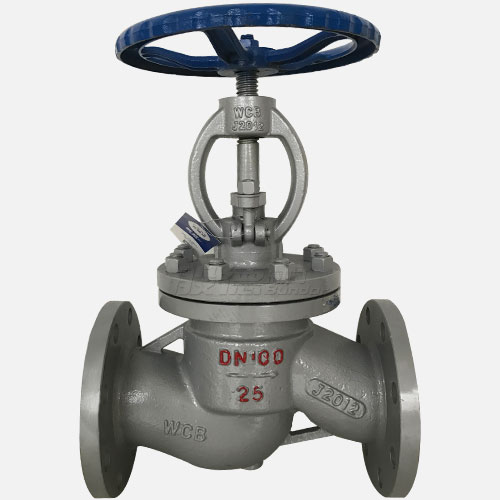

4 | 截止阀 | DN200 PN16 | DI体、DI阀板 | N个 |

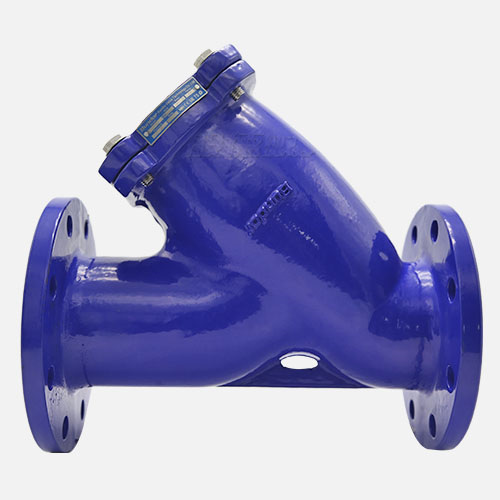

5 | 过滤器 | DN200 PN16 | DI体、DI阀瓣 | N个 |

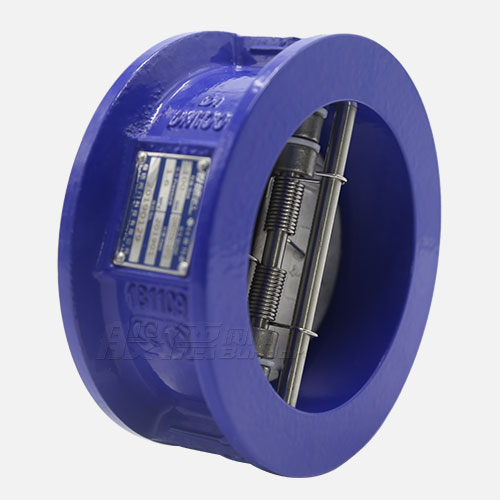

6 | 止回阀 | DN200 PN16 | DI体、DI阀瓣 | N个 |

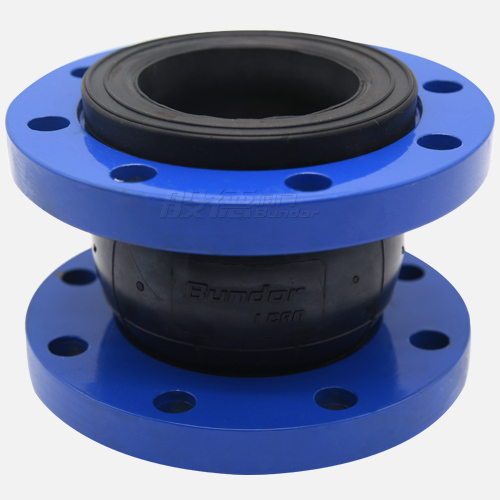

7 | 软接 | DN200 PN16 | 304法兰、EPDM球体 | N个 |
8 | 节流阀 | DN100 PN16 | 304阀体、304阀瓣 | N个 |
为什么选择般德阀门
阀门的选用在管路设计中非常重要,选择安全可靠、耐老化、耐腐蚀、密封良好、便于操作的阀门是管网铺设的首要考虑问题。般德阀门为您提供一下参考依据:
检修阀门井选型原则:

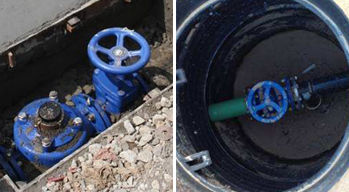

阀门井是地下管线及地下管道(如自来水、油、天然气管道等)的阀门为了在需要进行开启和关闭操作或者检修作业时方便,设置的一个井或坑。将阀门安装布置在这个井里,便于定期检查、清洁和疏通管道,防止管道堵塞。阀门井用阀门一般选用加长杆阀门,这样能够很好的解决阀门井中阀门不方便开启和关闭的难题,可以很轻松的实现在地面上对阀门进行开启或者关闭,方便了管路的检修与控制。
主管道阀门选型原则:
在主管道阀门选型的时候应该考虑阀门的耐腐蚀特性和可靠性,生活污水的水质相对比较复杂,所以在阀门选型的时候应首先考虑阀门的抗腐蚀性和经久耐用性,避免后期频繁的维修及更换,其次就是要保证其密封性能安全可靠,避免出现流体渗漏污染地下水。
般德阀门产品优势:
般德阀门致力于为社会提供高品质的阀门产品和服务,从1994年成立至今,具有丰富的阀门研发和生产经验,拥有专利证书165项,并配有阀门行业领先的智能检测中心,保证交付客户的阀门合格率为100%。同时向客户郑重承诺,般德阀门两年内坏一个赔两个,因产品本身质量问题无条件赔付。

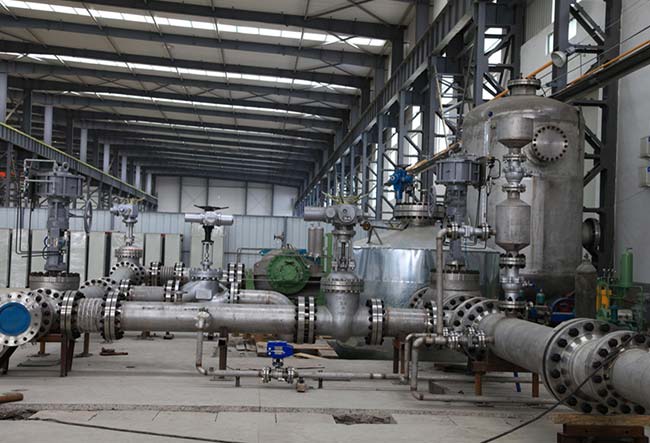

工程案例
