中线蝶阀的结构特点和使用说明 2Fw般德阀门

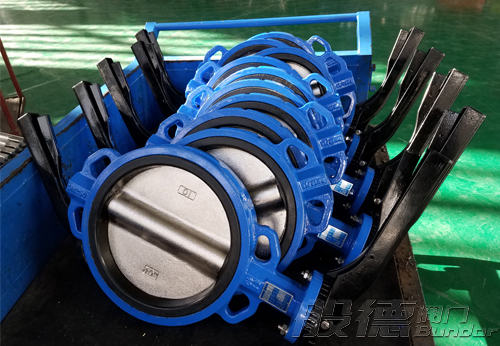

中线对夹蝶阀2Fw般德阀门

中线蝶阀是最常见的蝶阀类型之一，主要有中线对夹蝶阀和中线法兰蝶阀。今天这篇文章，咱们主要讲一讲中线蝶阀的结构特点和使用说明。2Fw般德阀门

中线蝶阀的结构特点2Fw般德阀门

中线蝶阀的构成主要包括阀体、蝶板、阀杆、阀座和执行机构等。执行机构主要包括手柄、涡轮头、电动头、气动头等。阀体采用整体铸造工艺制成。阀座密封圈由橡胶制成，并镶嵌于阀体之上。在阀体的两头轴孔里设计有轴套，为阀杆提供支撑与润滑。2Fw般德阀门

中线蝶阀的操作也非常的简单，以手柄中线蝶阀为例，扳动手柄顺时针或逆时针转动，手柄带动阀杆，阀杆带动蝶板作90°旋转，即可完成蝶阀的启闭。整个过程也非常的省力。2Fw般德阀门

中线蝶阀的使用说明2Fw般德阀门

1.在运输过程中要避免磕碰和划伤；2Fw般德阀门

2.在存放的时候不能露天存放，避免阀门遭受暴晒或雨淋，注意保证存放处的通风，保持阀门干燥。2Fw般德阀门

3.中线蝶阀安装前要做好以下准备工作：2Fw般德阀门

①认真核对所使用的阀门与使用工况要求性能规范是否相符。2Fw般德阀门

②对阀体内的密封面进行清洗，不能有任何杂质污物，未清洁前勿启闭阀板。2Fw般德阀门

③对所要安装的管道内部进行清洗，同样不能有污杂物。2Fw般德阀门

④检查驱动装置是否能正常使用。2Fw般德阀门

4.安装位置要合理，要保证阀门的安装位置方便使用、维修或更换。另外安装时不必考虑管路介质流动方向。2Fw般德阀门

5.管道法兰必须使用专用法兰。2Fw般德阀门

6.中线蝶阀安装后，在使用的过程中要做定期的检查。检查主要项目如下：2Fw般德阀门

①蝶阀阀座及O形密封圈是否损伤或腐蚀。2Fw般德阀门

②阀板密封面是否有损伤或腐蚀。2Fw般德阀门

注：每次检查之后，需将检查结果详细记录以备查考。2Fw般德阀门
