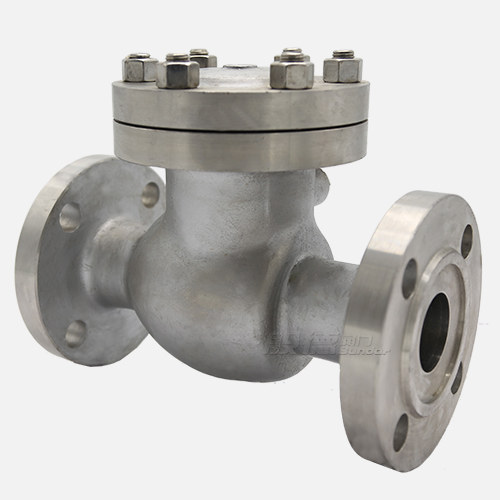

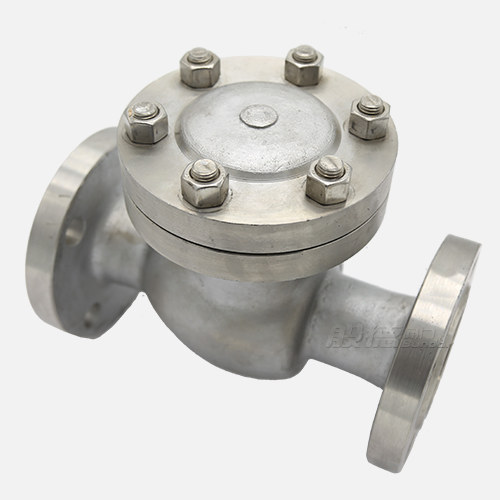

H44W不锈钢旋启式止回阀

【产品型号】: H44W-64P

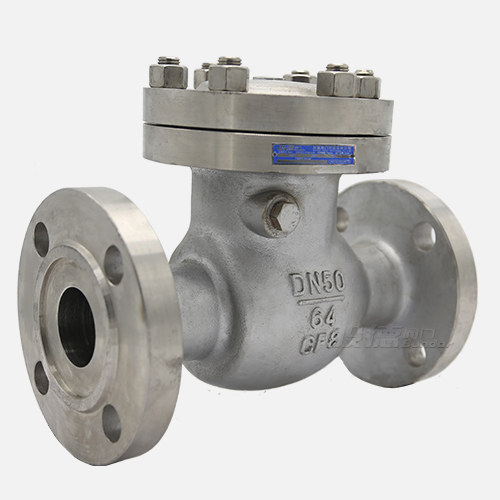

【通径】: DN50

【公称压力】: PN1.6-6.4Mpa

【适用温度】: -28℃～300℃

【适用介质】: 弱腐蚀性介质

【阀体材质】: 不锈钢304

应用领域：

市政建设水处理石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 止回阀

更新时间：2022-01-20 09:10:14

产品介绍

产品优点

精密铸造阀体

精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪。
材质保化验

所有不锈钢材质304/316等均保化验，带材质单。
重量大

同等口径重量重于其他厂家。
阀体表面酸洗钝化处理

每台阀体表面进行酸洗钝化处理，保持金属光泽, 提高耐蚀性。
符合国家标准壳体

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。
层层质检

从毛坯到成品包装出厂每个环节层层质检。

产品介绍

H44W不锈钢旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀目的是为了防止介质停止流动或倒流时，减弱水力冲击。

产品参数

H44W不锈钢旋启式止回阀

相关产品

不锈钢旋启式止回阀参数信息

阀门执行标准	名称	设计及制造			结构长度				试压标准				法兰标准
阀门执行标准	参照标准	GB/T 12236-2008			GB/T 12221-2005				GB/T 13927-2008				GB/T 9113-2010

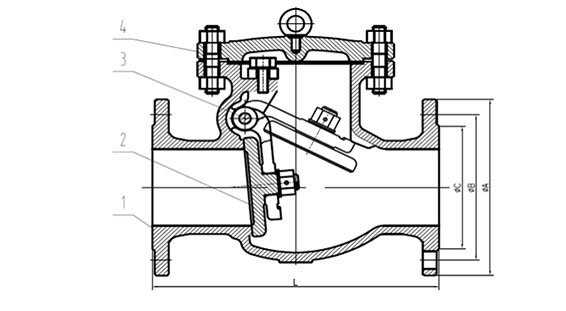

主要零部件信息	名称	1-阀体			2-阀瓣				3-阀轴				4-阀盖
主要零部件信息	材质及说明	304			304				304				304
尺寸信息	公称尺寸		PN16~PN40	PN16			PN25			PN40			PN63
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
	40	1 1/2''	200	150	110	88	150	110	88	150	110	88	—	—	—	—
	50	2''	230	165	125	102	165	125	102	165	125	102	300	180	135	102
	65	2 1/2''	290	185	145	122	185	145	122	185	145	122	340	205	160	122
	80	3''	310	200	160	138	200	160	138	200	160	138	380	215	170	138
	100	4''	350	220	180	158	235	190	162	235	190	162	430	250	200	162
	125	5''	400	250	210	188	270	220	188	270	220	188	500	295	240	188
	150	6''	480	285	240	212	300	250	218	300	250	218	550	345	280	218
	200	8''	550	340	295	268	360	310	278	375	320	285	650	415	345	285
	250	10''	650	405	355	320	425	370	335	450	385	345	775	470	400	345
	300	12''	750	460	410	378	485	430	395	515	450	410	900	530	460	410
	350	14''	850	520	470	438	555	490	450	580	510	465	1025	600	525	465
	400	16''	950	580	525	490	620	550	505	660	585	535	1150	670	585	535
	500	20''	1150	715	650	610	730	660	615	755	670	615	—	—	—	—

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
