精密铸造
阀体为精密铸造阀体,化学成分和力学性能符合国家标准,可提供材质报告
-
外面精美
内件数控机床加工,配合精密,外观平整美观
-
阀座耐磨
阀座堆焊不锈钢,增加阀座耐磨性
-
弹簧不锈钢
弹簧采用304不锈钢材质
-
出厂检测
每台阀门出厂均按照国家标准做壳体、密封双层压力检测
-
-
-
-
产品优点
产品介绍

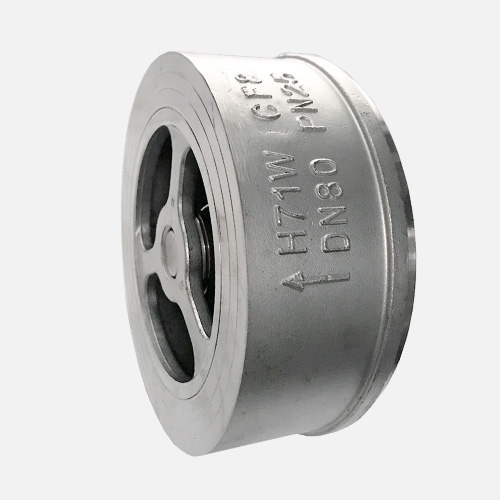

对夹升降式止回阀是阀瓣沿着阀体垂直中心线滑动的止回阀,由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、重量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好等特点,特别适合于安装空间受限制的场合。
产品参数

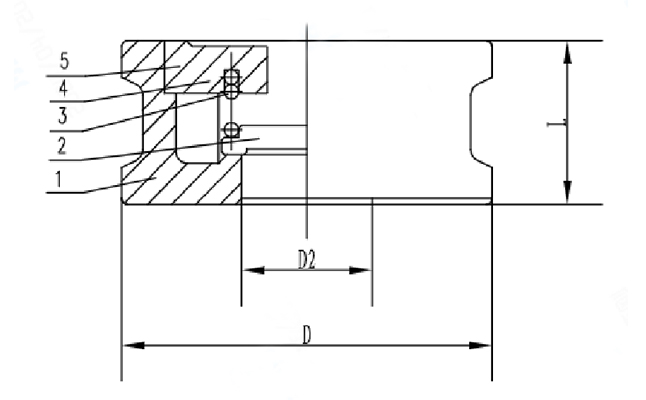

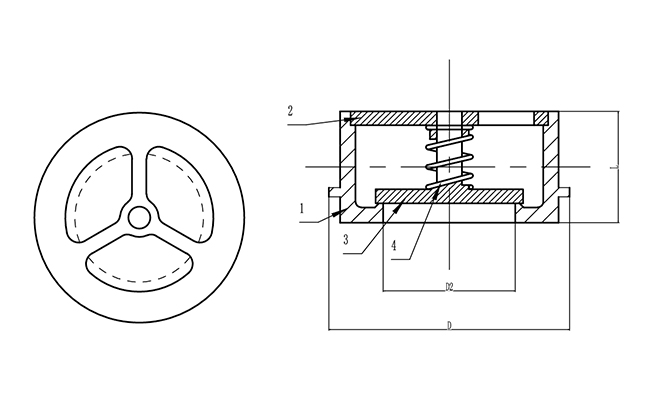

![H71W-16P对夹升降式止回阀](/d/file/zhf/2024-06-12/7688cc656b24d706fcbaf8c7a2112db4.jpg)
可选配置 | 阀体 | 阀座密封 | 阀瓣 | 压力 | |
WCB/CF3M/CF8/ CF8M | 不锈钢/硬质合金 | A105/304/316/316L | PN10/16/25/40/63/150LB/300LB |
名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰连接标准 |
参照标准 | JB/T 8937 | GB/T 12221 | GB/T 13927 | GB/T 9113 |
公称尺寸 | PN10/16 | |||
DN | NPS(英寸) | L | D | D2 |
15 | 1/2'' | 22 | 52 | 15 |
20 | 3/4'' | 24 | 62 | 19 |
25 | 1'' | 28 | 72 | 24 |
32 | 1 1/4'' | 28 | 83 | 31 |
40 | 1 1/2'' | 31.5 | 93 | 39 |
50 | 2'' | 40 | 108 | 48 |
65 | 2 1/2'' | 46 | 128 | 62 |
80 | 3'' | 50 | 142 | 76 |
100 | 4'' | 60 | 162 | 95 |
125 | 5'' | 90 | 192 | 110 |
150 | 6'' | 106 | 218 | 127 |
200 | 8'' | 140 | 273 | 165 |
