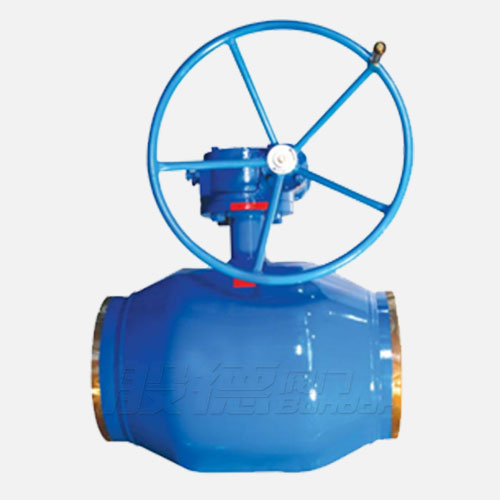

全焊接球阀Q61F-25C

【产品型号】: Q61F-25C

【通径】: DN25-DN350

【公称压力】: PN25

【适用温度】: -20℃～150℃

【适用介质】: 水、油、气等

【阀体材质】: 碳钢

应用领域：

市政建设化工电力

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2020-07-21 09:38:42

产品介绍

产品优点

全焊接阀体

阀体采用全焊接结构，不会有外部泄漏等现象，阀门结构紧凑，便于施工安装；
进口原材料

阀座和O型圈全部采用进口原材料，自润滑性能优异，摩擦系数低，结构密度高，抗老化性能好；
防吹出结构

阀轴采用防吹出结构，中轴和中轴密封系统可更换；
双密封设计

密封采用单侧双密封设计（双侧四重密封），大大增加了阀门的使用寿命；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

般德全焊接球阀Q61F-25C，产品配置：阀体：20#，球体：304，密封：PTFE，阀杆：2Cr13。主要应用领域包括：市政建设、集中供热、煤气管道等。

产品参数

全焊接球阀Q61F-25C

相关产品

执行标准	名称	设计及制造		结构长度		试压标准		对焊端部尺寸
	参照标准	GB/T 19672 ASME B16.34		GB/T 12221 ASME B16.10		GB/T 13927 API 598		GB/T 12224 ASME B16.25

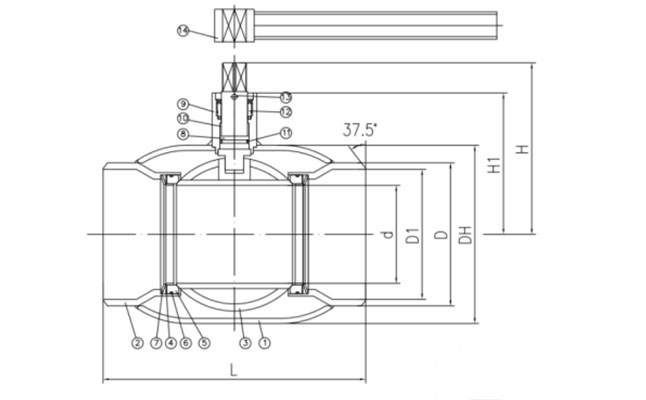

主要零部件信息	名称	1-阀体	3-球体	5-阀座密封		8-阀杆		14-驱动
	材质及说明	20#	304	PTFE		2Cr13		手柄/蜗轮
尺寸信息	DN	NPS	L	d	D1	D		H
	25	1''	230	20	25	34		81
	32	1 1/4''	260	25	32	42		83.5
	40	1 1/2''	260	32	38	48		101.5
	50	2''	300	40	48	60		129
	65	2 1/2''	300	50	60	76		155
	80	3''	300	65	73	89		169.5
	100	4''	325	80	98	114		178.5
	125	5''	325	100	125	141		194.5
	150	6''	350	125	143	159		215
	200	8''	400	150	199	219		269.5
	250	10''	560	200	253	273		305.5
	300	12''	635	250	298	325		370
	350	14''	762	300	350	377		404

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
