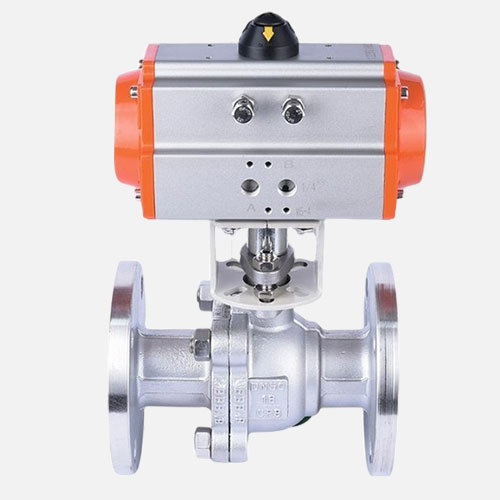

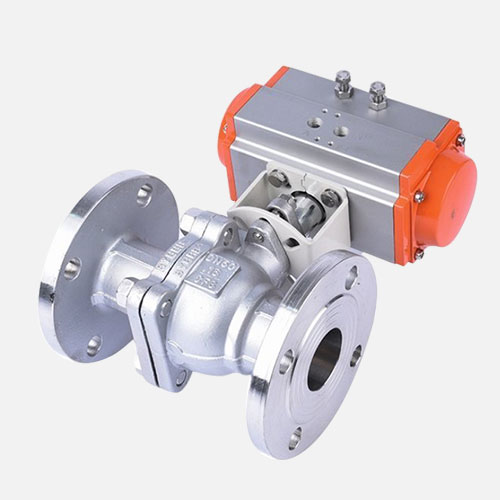

气动球阀Q641F-16P

【产品型号】: Q641F-16P

【通径】: DN15-DN300

【公称压力】: PN16

【适用温度】: -20℃～150℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: 铸钢/不锈钢

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2022-04-18 10:43:29

产品介绍

产品优点

精密铸造

阀体为精密铸造阀体，材质达标、外观精细，无沙眼；
实心重体

阀体均为实心重体；
不锈钢锻造

球体为不锈钢锻造球体；
防吹出设计

阀杆防吹出设计，提高安全性；
IP67级防护

气动执行器防护等级达到IP67；
标准压力检测

每台阀门出厂均按照国家标准做压力检测。

产品介绍

气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间，提高安全性。

产品参数

相关产品

名称	设计及制造	结构长度		试压标准		法兰标准
参照标准	GB/T 12237	GB/T 12221		GB/T 13927		JB/T 79

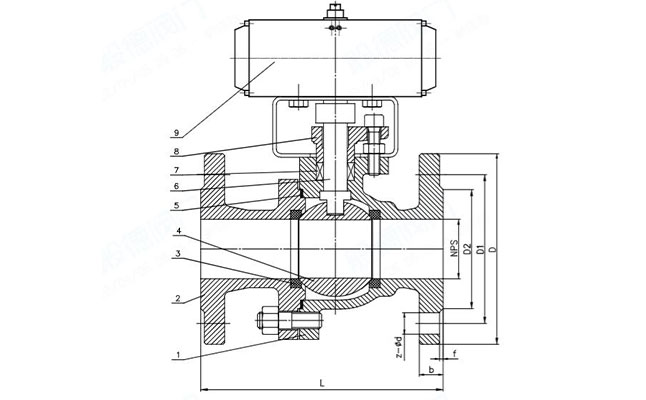

名称	1-阀体	3-密封	4-球体	6-阀杆	9-气动头
材质及说明	CF8	PTFE	304	304	铝合金
DN	NPS	L	ΦD	ΦD1	ΦD2	Z-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	55	4-14
25	1''	150	115	85	65	4-14
32	1 1/4''	165	135	100	78	4-18
40	1 1/2''	180	145	110	85	4-18
50	2''	200	160	125	100	4-18
65	2 1/2''	220	180	145	120	4-18
80	3''	250	195	160	135	8-18
100	4''	280	215	180	155	8-18
125	5''	320	245	210	185	8-18
150	6''	360	280	240	210	8-23
200	8''	400	335	295	265	12-23
250	10''	450	405	355	320	12-25
300	12''	620	460	410	375	12-25

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
