本篇文章为您介绍蝶阀图片，带您认识蝶阀的定义、了解蝶阀的特点和用途。无论是在工业生产的管路上，还是我们日常给排水管道中，蝶阀都是用到最多的阀门之一。7CN般德阀门

7CN般德阀门

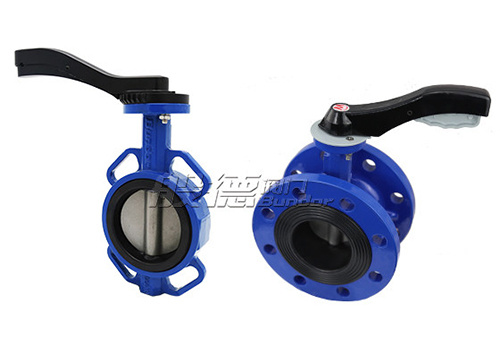

般德蝶阀图片7CN般德阀门

关于蝶阀的定义，百度百科中的解释是这样的，蝶阀通常也被叫做翻板阀，都是因为其蝶板的形状和运动方式而得名。蝶阀是一种结构非常简单的阀门，只有阀体、阀座、阀轴、蝶板加上驱动装置，这样简单的几个部件构成，它既可以像闸阀那样做截断流量使用，又可以像截止阀一样控制调节流量的大小。7CN般德阀门

蝶阀的驱动装置有手柄、涡轮头、电动头、气动，不同的驱动装置对于不同的工况环境。它的工作原理是通过操作这些驱动装置，带动阀轴运动，与此同时，阀轴又带动蝶板围绕着自己旋转，即可实现蝶阀的打开和关闭，从而完成对管道内流通介质的截断和接通。另外，当蝶板的开启角度位于15°~70°之间时，蝶阀具有非常灵敏的流量控制特性，可以实现对管道内介质流量的大小进行控制和调节。7CN般德阀门

7CN般德阀门

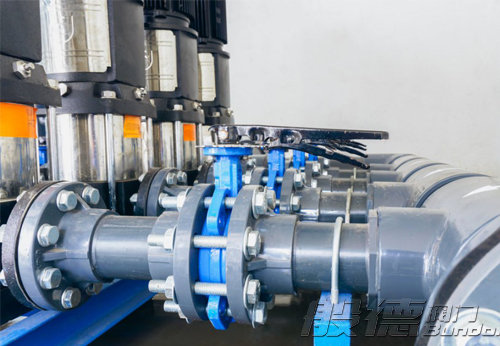

蝶阀安装图片（一）7CN般德阀门

蝶阀根据连接方式的区别，可以分为对夹式蝶阀、法兰式蝶阀、焊接式蝶阀。对夹式蝶阀在管道上安装需要配备蝶阀专用法兰，然后用双头螺栓将蝶阀与管道连接。法兰式蝶阀自带两片法兰，在管道安装相对简单，只需用螺栓将阀门两端法兰与管道两端法兰连接即可。焊接式蝶阀在管道安装，是直接将蝶阀焊接在管道上，这个连接方式不好就在于安装后无法拆卸。7CN般德阀门

7CN般德阀门

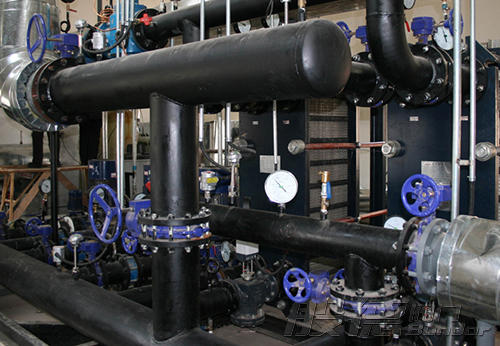

蝶阀安装图片（二）7CN般德阀门

蝶阀根据密封副材料的区别，又可以分为弹性软密封蝶阀和金属硬密封蝶阀。弹性软密封蝶阀的结构形式为中线型，其密封副材料通常使用橡胶或者氟塑料。金属密封蝶阀的结构形式是偏心的，其密封副材料通常使用金属对金属、金属对氟塑料或多层复合板。软密封蝶阀的优点是密封性能好，缺点是密封副材料受温度的限制，不适用与高温环境。金属密封蝶阀的优点是耐高温高压，缺点是很难做到完全密封，有一定的泄漏量，不适用与对密封性能要求高的场合。7CN般德阀门

以上般德阀门小编为您展示了蝶阀阀门图片以及蝶阀安装图，并带您认识了解了蝶阀。如果您还想学习更多蝶阀相关知识，请您关注般德阀门官网最新动态。7CN般德阀门
