对夹式蝶阀是用途最广泛的一种阀门，我们常见的以密封面为软密封居多，密封性能优良，此类阀门通常用于水处理、市政建设、冷热空气、化工、冶炼、环保等工程的管道系统，对管道密封性能有要求的环境中。对夹式蝶阀适宜在各种输送弱酸碱介质的管道上面使用，可以调节或者截断介质的流通。这篇文章我们主要聊聊对夹式蝶阀的安装尺寸和特点。
对夹式蝶阀的安装尺寸
对夹式蝶阀通常有手动、气动、电动三种驱动形式，它的型号最常见的有D71X、D371X、D671X、D971X等，其中型号中的“X”橡胶也可以换成“F”氟塑料。本篇文章我们结合般德自己的产品D71X软密封对夹式蝶阀，来说一下对夹式蝶阀的安装尺寸：

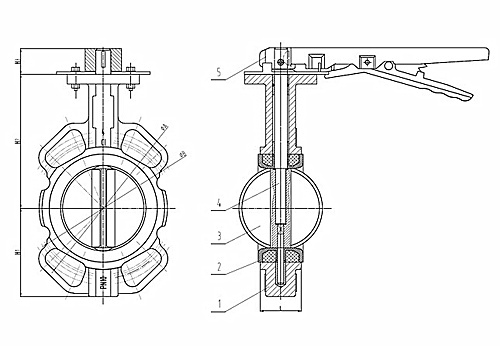

对夹式蝶阀的图纸参数
| DN | IN | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 139 | 32 | 125 | 105 | 43 |
| DN65 | 2.5" | 83.5 | 152.5 | 32 | 145 | 140 | 46 |
| DN80 | 3" | 96 | 160 | 32 | 160 | 150 | 46 |
| DN100 | 4" | 116.5 | 173.5 | 32 | 190.5 | 175 | 52 |
| DN125 | 5" | 128.5 | 191.5 | 32 | 216 | 200 | 56 |
| DN150 | 6" | 140.2 | 205.2 | 32 | 241.3 | 225 | 56 |
| DN200 | 8" | 176 | 242 | 40 | 298.4 | 280 | 60 |
对夹式蝶阀特点通常有以下这些：
1、软密封的密封面，越关越紧，密封性能可靠。
2、密封副材料选用三元乙丙橡胶、丁腈耐油橡胶和聚四氟乙烯耐腐蚀塑料，都有较长的使用寿命。
3、橡胶密封圈即可以安装于阀体和蝶板两个位置，以适用不同的介质环境。
4、对夹式蝶阀的蝶板基本都使用框架结构，强度高，拥有较大的过流面积和较小的流阻。
5、阀体整体烤漆，能够很好地防止阀门外观生锈。
6、此类蝶阀一般都是双向密封，可以在管道任意位置安装，不需要考虑介质的流向和空间位置。
7、此类蝶阀通常结构小巧简单，操作方便省力。
