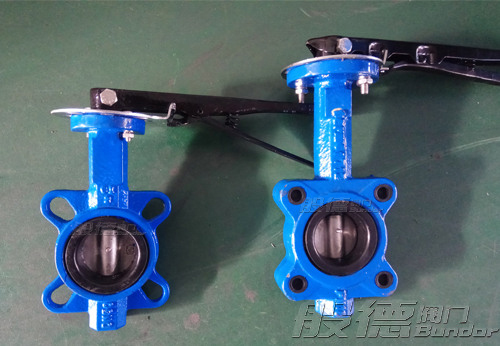

手动对夹式蝶阀采用衬胶设计，通常为中线型蝶阀。这是一种蝶板轴心线重合于阀门通径的任意一条十字中心线，且阀门的轴心线始终垂直于介质的流向。这种蝶阀体积小，重量轻，结构简单，流阻也小，不受到介质流向的限制。衬胶设计是一种软密封设计，可以根据介质不同配以不同的衬胶材料，这是衬胶手动对夹式蝶阀所具有的独特、灵活的特点。
手动对夹式蝶阀的衬胶设计是怎么实现密封的呢？
一般的，当阀门处于全关状态时，蝶板通过阀杆传递的转矩使阀座的衬胶圈产生一定的体积变形，从而达到密封。我们现在做的衬胶圈有全衬和半衬两种。全衬就是用四氟乙烯塑料将蝶板全部包住，半衬就是与阀座的接触面衬胶。这两种形式无所谓好坏，完全是根据工况的情况进行选择，看蝶阀所经介质腐蚀性强度以及蝶板是否需要完全浸泡在介质中等。阀杆的输出转矩会使蝶板旋转迫使衬胶圈受挤压变形，从而产生一个密封比压。因此，此类阀门的密封性能决定于衬胶圈的变形程度。而衬胶圈的变形程度与它的材料硬度和设计时所给定的过盈量有关。
手动对夹式蝶阀的衬胶圈硬度
衬胶圈的硬度一般在55±5~75±5范围内选择。衬胶圈在弹性变形范围内虽然各部分压缩程度不同，但可以作为体积压缩来对待。蝶板上的操作力矩的大小也与衬胶圈的硬度和过盈量有相当大的关系。当衬胶圈硬度过高时，过盈量应尽量小。反之应适当加大过盈量。
手动对夹式蝶阀的衬胶圈与阀杆
衬胶圈的总体设计要和阀体相应部位的尺寸吻合。但尺寸的确定必须使阀门与管道连接时，存在用于密封的一部分。它的尺寸视口径大小在3-10mm范围内选择。与普通阀杆不同，衬胶蝶阀的阀杆采用了两组凹槽，目的是使衬胶圈接受衬套的压力而产生体积变形时，有空间可“流动”，增加了轴与衬胶圈贴合面之间的沿途压力损失，从而达到密封。
