问：般德阀门您好，能不能详细介绍一下你们网站上的止回阀规格型号。
答：您好，般德阀门网站上目前上线的止回阀产品有：蝶式止回阀、旋启式止回阀、消声止回阀、橡胶瓣止回阀、球形止回阀、底阀。

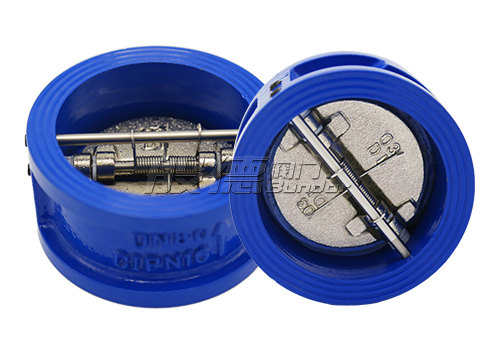

蝶式止回阀：型号DH77X-16Q/P，有球墨铸铁材质和不锈钢材质两种，橡胶密封，多被用于低压、常温的水系统管道上，防止水回流。
蝶式止回阀规格参数
| 执行标准 | 名称 | 设计及制造 | 结构长度 | 试压标准 | ||
| 参照标准 | JB/T8937-2010 | GB/T12221-2005 | GB/T13927-2008 | |||
| 零部件信息 | 名称 | 1-阀体 | 2-阀轴 | 3-弹簧 | 4-阀瓣 | 6-隔环 |
| 材质及说明 | DI | 304 | 304 | DI | PTFE | |
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 21/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
旋启式止回阀：型号H44H-16C/P，有铸钢材质和不锈钢材质两种，不锈钢密封，多用于中高压管道上，适用介质用水、蒸汽、油品等。
| 执行标准 | 名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰标准 |
| 参照标准 | GB/T12236-2008 | GB/T12221-2005 | GB/T13927-2008 | GB/T9113-2010 | |
| 零部件信息 | 名称 | 1-阀体 | 2-阀座 | 3-阀瓣 | 4-阀轴 |
| 材质及说明 | WCB | Cr系不锈钢 | WCB+2Cr13 | 2Cr13 | |
| 尺寸信息 | 公称尺寸 | PN16～PN40 | PN16 | ||
| DN | L | ΦA | ΦB | ΦC | |
| 50 | 230 | 160 | 125 | 100 | |
| 65 | 290 | 180 | 145 | 120 | |
| 80 | 310 | 195 | 160 | 135 | |
| 100 | 350 | 215 | 180 | 155 | |
| 125 | 400 | 245 | 210 | 185 | |
| 150 | 480 | 280 | 240 | 210 | |
| 200 | 550 | 335 | 295 | 265 |

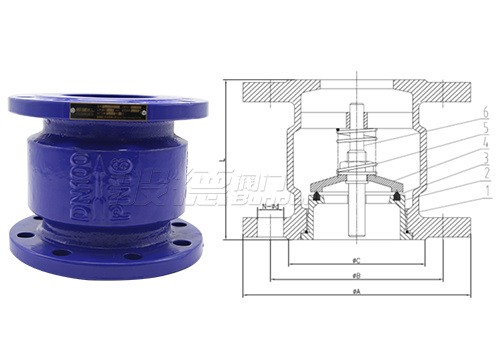

消声止回阀：型号HC41X-16Q，般德网站上为球墨铸铁材质，不过也有不锈钢材质的消声止回阀，该止回阀多在过水管道上安装，作用是防止水流倒流产生水锤，并能消除水流冲击产生的噪音。
| 执行标准 | 名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰标准 | |
| 参照标准 | GB/T 12235-2007 | GB/T 12221-2005 | GB/T 13927-2008 | GB/T 17241.6-2008 | ||
| 零部件信息 | 1-阀体 | 2-阀座 | 3-阀座密封圈 | 4-阀瓣 | 5-弹簧 | 6-阀杆 |
| 球墨铸铁DI | 黄铜 | 三元乙丙橡胶EPDM | 黄铜 | 304 | 410 | |
| 尺寸信息 | DN | NPS（英寸） | ΦA | ΦB | ΦC | L |
| 40 | 1 1/2'' | 145 | 110 | 84 | 100 | |
| 50 | 2'' | 165 | 125 | 99 | 120 | |
| 65 | 2 1/2'' | 185 | 145 | 118 | 136 | |
| 80 | 3'' | 200 | 160 | 132 | 160 | |
| 100 | 4'' | 220 | 180 | 156 | 180 | |
因为篇幅有限，本篇文章就先为您介绍三种止回阀型号规格，如果您还想了解本站其他止回阀产品，可以咨询网站客服或移步网站“止回阀”栏目查看。
上一篇：双偏心蝶阀特点
下一篇：水务闸阀介绍
