之前的文章,般德阀门小编为您介绍过蝶阀、闸阀以及止回阀的型号表示方法,想必大家已经有一定了解。本篇文章,我们继续为您介绍球阀规格型号大全。搞清楚球阀型号,对于用户在采购球阀有很大的帮助。
球阀型号组成包括,球阀名称、驱动方式、连接形式、结构形式、密封材质、阀门压力以及阀体材料。下面我们一一详细说明。
球阀名称代号:Q;
球阀驱动代号:电液动-2、涡轮-3、气动-6、液动-7、电动-9、手动无代号;
连接方式代号:内螺纹-1、4表示法兰式-4、6表示焊接-6;
结构形式代号
浮动式:直通流道-1、Y型三通-2、L型三通-4、T型三通-5;
固定式:半球直通-0、四通流道-6、直通流到-7、L型三通-8、Y型三通-9;
密封材质代号:巴氏合金-B、衬氟-F、不锈钢-H、衬胶-J、蒙乃尔合金-M、尼龙塑料-N、硬质合金-Y、阀体直接加工-W;
压力等级代号:16表示压力为16公斤(1.6Mpa)最大可到64Mpa;
阀体材质代号:碳钢-C、不锈钢-P、S塑料。
球阀型号举例:

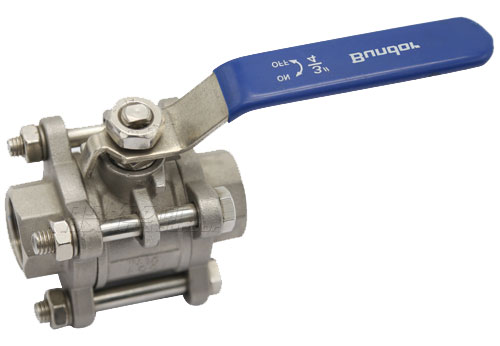

Q11F-16P 不锈钢丝扣球阀
代号 | 含义 |
Q | 球阀 |
1 | 连接形式丝扣 |
1 | 直通流道 |
F | 密封材料衬氟 |
16 | 压力16公斤 |
P | 阀体不锈钢 |
