止回阀怎么选择 止回阀选用标准

nU5般德阀门

本篇文章般德阀门为您介绍止回阀怎么选择。nU5般德阀门

在油田地面工程中，常用的止回阀包括升降式、旋启式、蝶式、隔膜式等类型，不同类型的止回阀阀瓣结构和启闭方式不同，因此适用工况也不同。通常，工程设计初期，工艺专业设计人员根据特定工况下止回阀对最小冲击压力或无撞击关闭时所需要的关闭速度及其速度特性进行定性评估来选择止回阀的类型。这种方法虽不十分精确，但一般适用于大多数场合。nU5般德阀门

在此基础上，止回阀的选用标准主要遵循以下原则。nU5般德阀门

（1）止回阀的公称压力必须与实际工程中所需生产压力相匹配；nU5般德阀门

（2）止回阀不易被所属管道系统的流体介质所腐蚀；nU5般德阀门

（3）止回阀启闭件全开时的摩阻损失等必须满足工艺设计的要求，正常生产时保证启闭件处于全开状态；nU5般德阀门

（4）止回阀可能产生的水锤冲击力不可超过设备或管道系统的阈强度；nU5般德阀门

（5）止回阀组件的抗挠强度和疲劳强度应满足生产运行要求；nU5般德阀门

（6）在满足设计生产的基础上，选择的止回阀应力求经济、体积小、重量轻，宜于运输和维检；nU5般德阀门

（7）不同结构止回阀的适用管道尺寸和压力工况不同，对止回阀的选择有一定的借鉴意义，如表1所示。nU5般德阀门

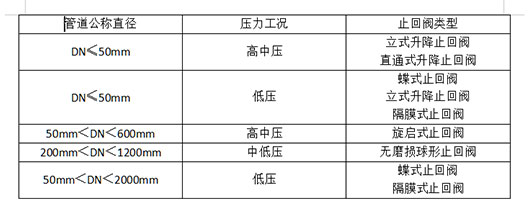

表1 不同公称直径及压力工况下特定止回阀的选型参考nU5般德阀门

nU5般德阀门

在以上阀门选型要求的基础上，前人已总结出一些针对特殊工况适用性极强的新型止回阀。设计人员可结合工程实际，选型时充分考虑新型阀门优势。如目前在海外油气田地面工程项目中应用较多的高效无声止回阀，阀瓣质量轻、动作灵敏、开启行程极短（最快开启时间仅0.15s）、结构长度短，尤其适用于长输管线，可安装在管道任何位置，关闭时无冲击、无噪声。nU5般德阀门

此外，某些特定工况下阀门关闭时要求水锤冲击力较小或无水锤冲击，建议选用缓闭旋启式止回阀和缓闭蝶式止回阀。但为节省投资，在水泵扬程高、压力管段短，且设置了气压式调压室的供输水管路中，无需使用缓闭式止回阀，普通止回阀即可保证工程的安全性。相反，在水泵扬程高、压力管段长且未设置气压式调解室的场合，目前多采用液控缓闭式止回阀。在水泵扬程低的长输管线中，介质倒流速度慢，不宜采用缓闭式止回阀，应选择电动型止回阀起到慢关效果。nU5般德阀门
