止回阀有几种？止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。常见的止回阀有以下几种。
一、升降式止回阀：立式和卧式两种。升降式止回阀的阀体形状与截止阀一样，因此它的流体阻力较大。阀瓣沿着阀体垂直中心线滑动。当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上。
升降式（消声）止回阀
1、立式升降式止回阀。其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。立式升降止回阀安装在垂直管路。
2、直通式升降止回阀只能安装在水平管路。受安装要求的限制，常用于小直径场合DN<50。
二、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于中小口径、低压大口径管道（低流速和流动不常变化的大口径场合）。密封性能不及升降式。

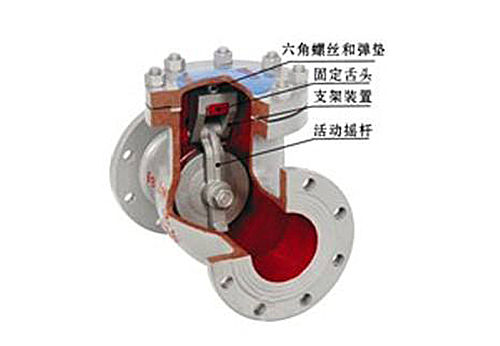

旋启式止回阀
1、旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
2、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上。
三、蝶式止回阀：直通式。蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
蝶式止回阀
四、隔膜式止回阀：有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN最大可以达到2000mm以上；
止回阀注意要点：

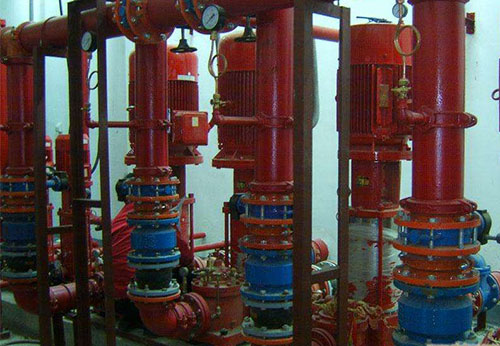

1、由于止回阀容易损坏，因此，应靠近泵出口安装止回阀，在止回阀上部设有切断阀（一般用球阀或闸阀），方便检修。
2、竖管上的止回阀介质自下而上流动。
3、安装时注意介质流动的方向应与阀体所票箭头方向一致。
按照公称直径选型：
对于DN<50以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；
对于DN<50以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；
对于50<DN<600的高中压止回阀，宜选用旋启式止回阀；
对于200<DN<1200中低压止回阀，宜选用无磨损球形止回阀；
对于50<DN<2000的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀；
对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
