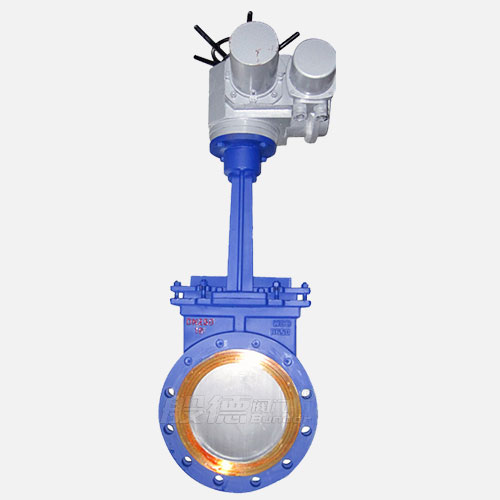

PZ973X电动刀闸阀

【产品型号】: PZ973X-10C

【通径】: DN50-DN300

【公称压力】: PN10

【适用温度】: 0℃～80℃

【适用介质】: 糖浆、纸浆、污水、煤浆、灰、渣水混合物

【阀体材质】: WCB

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 刀闸阀

更新时间：2021-03-12 14:10:31

产品介绍

产品优点

阀体精密铸造

阀体全部为，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪
闸板磨平抛光处理

进行3次磨平、5次抛光、确保闸板与阀体紧密结合，保证其密封性。
阀杆加装轴承不易变形

阀杆加装轴承，并带安全防尘罩，保护轴承，减少摩擦力，阀杆不易变形，增加使用寿命
上填料密封严实

上填料采取PTFE外包橡胶形式密封，可以增加弹性，降低上密封漏现象
阀座不易脱落

阀座U型密封圈添加钢丝，确保阀座与阀体的连接，不易脱落
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测
阀体用粉沫环氧树脂静电涂装

阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250μm，有效防止阀体与介质接触造成的腐蚀与生锈，并可用于污水系统
IP67级电动执行器

电动执行器防护等级达到IP67

产品介绍

刀闸阀又称刀型闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质；闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，使用寿命长，维护简单。

产品参数

相关产品

执行标准

名称

设计及制造

结构长度

试压标准

连接法兰尺寸

参照标准

JB/T 8691-2013
MSS SP-81

GB/T 12221-2005
MSS SP-81

GB/T 13927-2008

GB/T 9113-2010
DIN EN 1092-1
ASME B16.5

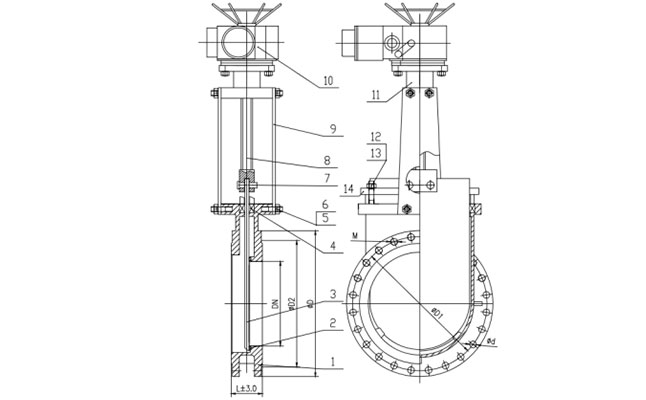

主要零部件信息

名称

1-阀体

2-阀座密封

3-阀板

7-阀杆

8-气动执行器

材质及说明

铸钢WCB

EPDM

304

2Cr13

组件

尺寸信息

公称尺寸

PN10

PN16

150LB

NPS（英寸）

N-M

Z-φd

N-M

Z-φd

N-UNC

Z-φd

2''

125

2-M16

2-φ18

125

2-M16

2-φ18

120.7

2-UNC5/8-11

2-φ19

2 1/2''

145

2-M16

2-φ18

145

2-M16

2-φ18

139.7

2-UNC5/8-11

2-φ19

3''

160

2-M16

6-φ18

160

2-M16

6-φ18

152.4

2-UNC5/8-11

2-φ19

100

4''

180

2-M16

6-φ18

180

2-M16

6-φ18

190.5

2-UNC5/8-11

6-φ19

125

5''

210

2-M16

6-φ18

210

2-M16

6-φ18

215.9

2-UNC3/4-10

6-φ22

150

6''

240

2-M20

6-φ22

240

2-M20

6-φ22

241.3

2-UNC3/4-10

6-φ22

200

8''

295

2-M20

6-φ22

295

4-M20

8-φ22

298.5

2-UNC3/4-10

6-φ22

250

10''

350

4-M20

8-φ22

355

4-M24

8-φ26

362

4-UNC7/8-9

8-φ25

300

12''

400

4-M20

8-φ22

410

4-M24

8-φ26

431.8

4-UNC7/8-9

8-φ25

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
