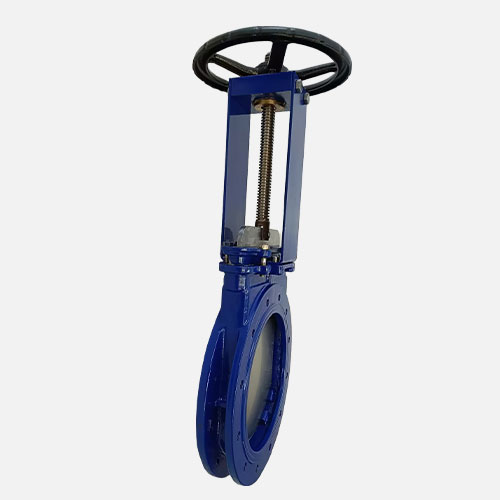

PZ43X圆形刀闸阀

【产品型号】: PZ43X-10/16/150LBC

【通径】: DN50-DN300

【公称压力】: PN10/16/150LB

【适用温度】: 0～80℃

【适用介质】: 水、泥浆、灰、渣水混合物等

【阀体材质】: WCB

应用领域：

市政建设水处理石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 刀闸阀

更新时间：2020-12-21 09:20:28

产品介绍

产品优点

精密铸造阀体

阀体全部为精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志可追溯；
闸板密封性有保障

闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合，保证其密封性；
阀杆不易变形

阀杆加装轴承，并带安全防尘罩，保护轴承，减少摩擦力，阀杆不易变形，增加使用寿命；
阀座不易脱落

阀座密封圈添加钢丝，确保阀座与阀体的连接，不易脱落；
粉沫环氧树脂静电涂装

阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250μm，有效防止阀体与介质接触造成的腐蚀与生锈；
双向密封试压测试

每台阀门出厂前均进行双向密封试压测试。

产品介绍

刀闸阀又称刀型闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质；闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，使用寿命长，维护简单。

产品参数

相关产品

执行标准

名称

设计及制造

结构长度

法兰连接

参照标准

JB/T 8691

GB/T 12221

GB/T 9113/ASME B16.5

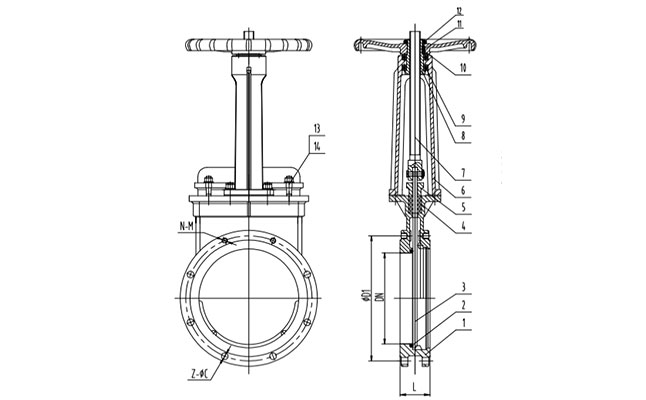

主要零部件信息

名称

1-阀体

2-阀座密封

3-闸板

7-阀轴

11-手轮

材质及说明

WCB/304/316

EPDM

304/316

2Cr13

球铁

尺寸信息

公称尺寸

PN10

PN16

150LB

NPS（英寸）

N-M

Z-φC

N-M

Z-φC

N-M

Z-φC

2''

125

2-M16

2-φ18

125

2-M16

2-φ18

120.7

2-M16

2-19

2 1/2''

145

2-M16

2-φ18

145

2-M16

2-φ18

139.7

2-M16

2-19

3''

160

2-M16

6-φ18

160

2-M16

6-φ18

152.4

2-M16

2-19

100

4''

180

2-M16

6-φ18

180

2-M16

6-φ18

190.5

2-M16

6-19

125

5''

210

2-M16

6-φ18

210

2-M16

6-φ18

215.9

2-M20

6-22

150

6''

240

2-M20

6-φ22

240

2-M20

6-φ22

241.3

2-M20

6-22

200

8''

295

2-M20

6-φ22

295

4-M20

8-φ22

298.4

2-M20

6-22

250

10''

350

4-M20

8-φ22

355

4-M24

8-φ26

361.9

4-M22

8-25

300

12''

400

4-M20

8-φ22

410

4-M24

8-φ26

431.8

4-M22

8-25

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
