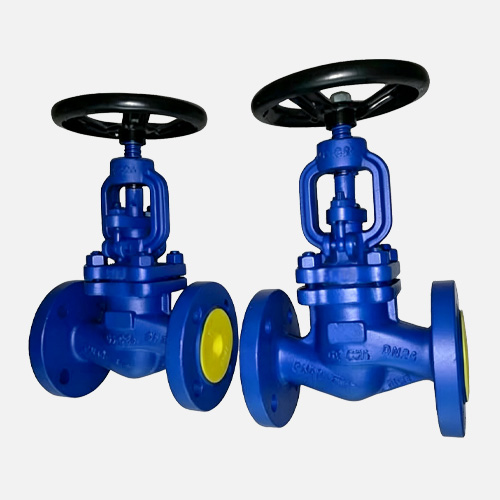

波纹管截止阀WJ41H-16C

【产品型号】: WJ41H-16C

【通径】: DN15-DN400

【公称压力】: PN16/25/40

【适用温度】: -29℃～425℃

【适用介质】: 水、油、气等

【阀体材质】: WCB

应用领域：

市政建设化工电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 截止阀

更新时间：2020-10-16 15:09:58

产品介绍

产品优点

精密铸造

阀体为精密铸造阀体，材质达标、外观精细，无沙眼
内件密封性好

内件数控车床加工，加工后进行2次抛光，保证密封性能
实心重体

阀体均为实心重体
耐磨阀座

阀座堆焊cr系不锈钢，增加阀座耐磨性
有效防外漏

阀盖和阀杆接触的地方做倒密封处理，防止外漏
不锈钢材质

波纹管采用不锈钢304材质
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。般德阀门波纹管截止阀产品配置：阀体：WCB、阀板：A105+13Cr、波纹管：304、阀杆：2Cr13。

产品参数

波纹管截止阀WJ41H-16C

相关产品

执行标准	名称	设计制造		结构长度		法兰连接		检验试验
执行标准	参照标准	DIN EN 13709		DIN EN 558-1		DIN EN 1092-1		DIN EN 12266

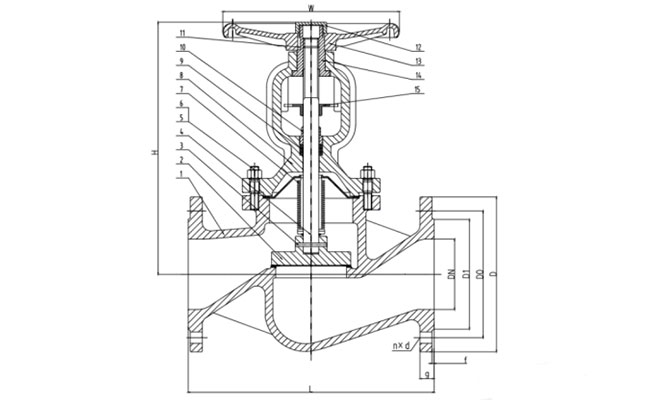

主要零部件信息	名称	1-阀体		2-阀板		3-阀杆		7-波纹管
主要零部件信息	材质及说明	WCB/CF8		A105+13Cr/CF8		2Cr13/304		304
尺寸信息	DN	NPS	L	φD	φD0	φD1	g	n*d
	15	1/2''	130	95	65	45	16	4*14
	20	3/4''	150	105	75	58	18	4*14
	25	1''	160	115	85	68	18	4*14
	32	1 1/4''	180	140	100	78	18	4*18
	40	1 1/2''	200	150	110	88	18	4*18
	50	2''	230	165	125	102	18	4*18
	65	2 1/2''	290	185	145	122	18	4*18
	80	3''	310	200	160	138	20	8*18
	100	4''	350	220	180	158	20	8*18
	125	5''	400	250	210	188	22	8*18
	150	6''	480	285	240	212	22	8*22
	200	8''	600	340	295	268	24	12*22
	250	10''	730	405	355	320	26	12*26
	300	12''	850	460	410	378	28	12*26
	350	14''	980	520	470	428	30	16*26
	400	16''	1100	580	525	490	32	16*30

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
