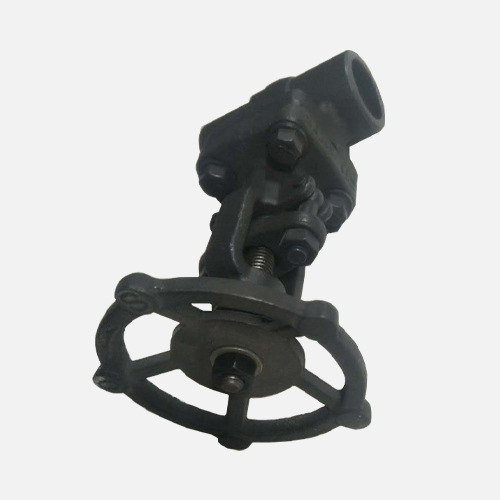

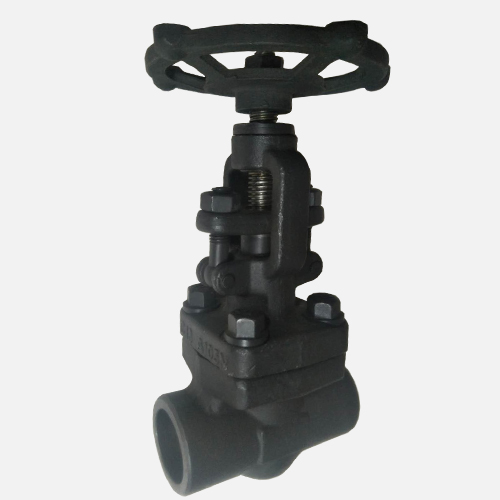

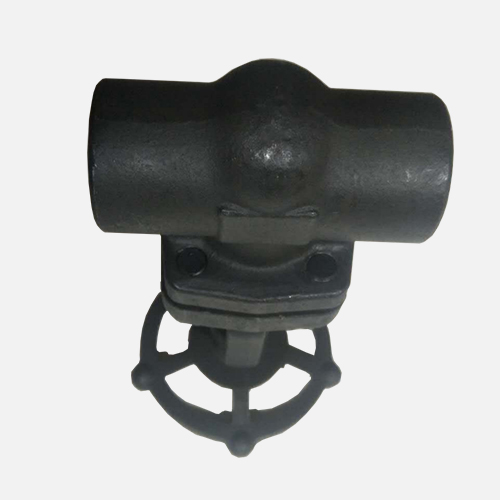

Z61H/Z11H-800LB锻钢闸阀

【产品型号】: Z61H/Z11H-800LB

【通径】: DN15-DN50

【公称压力】: PN16-PN420/150LB-2500LB

【适用温度】: -29℃～425℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: 锻钢/不锈钢

应用领域：

化工水处理电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2024-07-08 10:23:45

产品介绍

产品优点

优良锻造钢

材料选用优良锻造钢，化学成分和力学性能符合国家标准，可提供材质报告
内件精密外表美观

内件数控机床加工，配合精密，零部件统配可互换，外观平整美观
密封面硬度达标

密封面采用等离子堆焊，增加阀门耐磨性，硬度达到国家标准
内腔清洁度达标

内腔清洁度达到JB/T7748标准，符合阀门长期存储要求
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

用锻件材料加工而成的闸阀称为锻钢闸阀，锻件材料有A105、F11、F304、F304L、F316、F316L等。锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10-DN50；压力范围：国标PN16-PN320、美标：Class150-2500，可采美标或国标尺寸生产加工；锻钢闸阀适用于工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，在石油管道上应用较多。

产品参数

相关产品

可选配置	阀体	阀座密封	阀瓣	压力
可选配置	A105/F11/F304/ F316/F316L	不锈钢/硬质合金	A105/304/316/316L	PN16-PN420/Class150-2500

名称	设计及制造	结构长度	试压标准	连接标准
参照标准	API 602	ASME B16.10	API 598	ASME B16.11 ASME B1.20.1

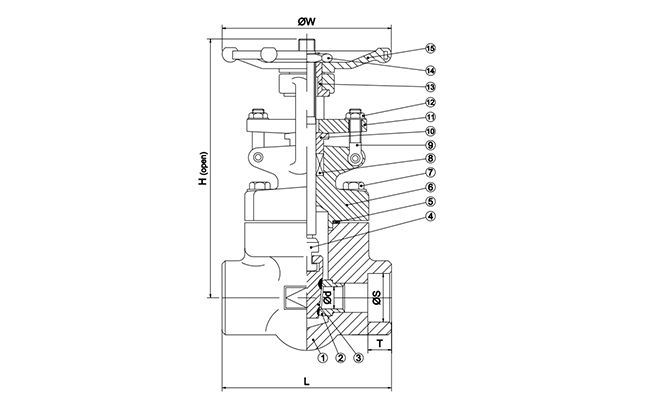

名称	1-阀体	3-阀板	4-阀杆
材质及说明	A105	A105	410

DN	NPS（英寸）	L	Φd	H	ΦS	T
15	1/2''	79	10.5	155	21.8	10
20	3/4''	92	13	157	27.1	13
25	1''	111	18	186	33.9	13
32	1 1/4''	120	23	220	42.7	13
40	1 1/2''	120	28	246	48.8	13
50	2''	140	36	286	61.1	15

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
