手动蝶阀的构造分析-般德阀门

本文我们将对最常见的阀门之一手动蝶阀的构造进行分析。说起手动蝶阀的构造，我们需要先了解它的分类，按照连接形式分的话，手动蝶阀有对夹、法兰和焊接；按照密封形式分的话，又能分为软密封和硬密封；另外，手动蝶阀还有手柄蝶阀和涡轮蝶阀之分。那么手柄蝶阀这么多分类，它的构造又是什么样的呢？下面我们来做一个分析。kjL般德阀门

对于手动蝶阀的构造分析，考虑到产品自身特点，可以总结归类为手柄对夹软密封蝶阀的构造分析和涡轮法兰硬密封蝶阀构造分析。kjL般德阀门

手柄蝶阀因为自身限制，通常是做小口径的手柄对夹蝶阀，其中又以软密封居多。手柄蝶阀的结构非常简单，因为小口径居多，所以体积小，重量也不大，启闭也非常的省力。此外手柄蝶阀大多为软密封蝶阀，密封材质主要有三元乙丙橡胶、丁腈橡胶、聚四氟乙烯氟塑料三种。这使得手柄蝶阀可以广泛适用于水、空气、油类以及带有一些腐蚀性的介质管线之中，并且具有良好的密封性能，可以达到零泄漏。但这类蝶阀的缺点也很明显，不适用高温高压环境中，耐磨损性能差。手柄对夹软密封蝶阀的构造图如下：kjL般德阀门

手柄对夹软密封蝶阀构造图 kjL般德阀门

手柄对夹软密封蝶阀的构造图kjL般德阀门

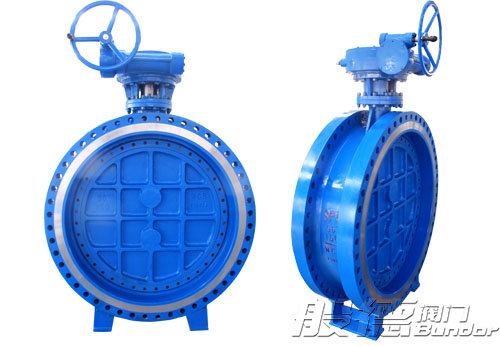

涡轮装置也可以用在对夹蝶阀上，但对于法兰硬密封蝶阀来说，涡轮装置是标配。通常情况下，法兰硬密封蝶阀适合做大口径的阀门，为了适应大口径的硬密封蝶阀，我们将硬密封蝶阀做成了偏心蝶阀，最常用的有双偏心硬密封蝶阀和三偏心硬密封蝶阀。硬密封蝶阀因为在蝶板和阀体密封面采用金属材料，具有很好的耐高温高压，耐腐蚀性能。多用在高温高压的工况环境之中。但硬密封蝶阀的密封性能差，在管道中有一定的泄漏量。为了解决这个问题，三偏心蝶阀问世，成功解决了硬密封蝶阀密封密封性差的问题。涡轮法兰硬密封蝶阀的构造图如下：kjL般德阀门

涡轮法兰硬密封蝶阀构造图 kjL般德阀门
